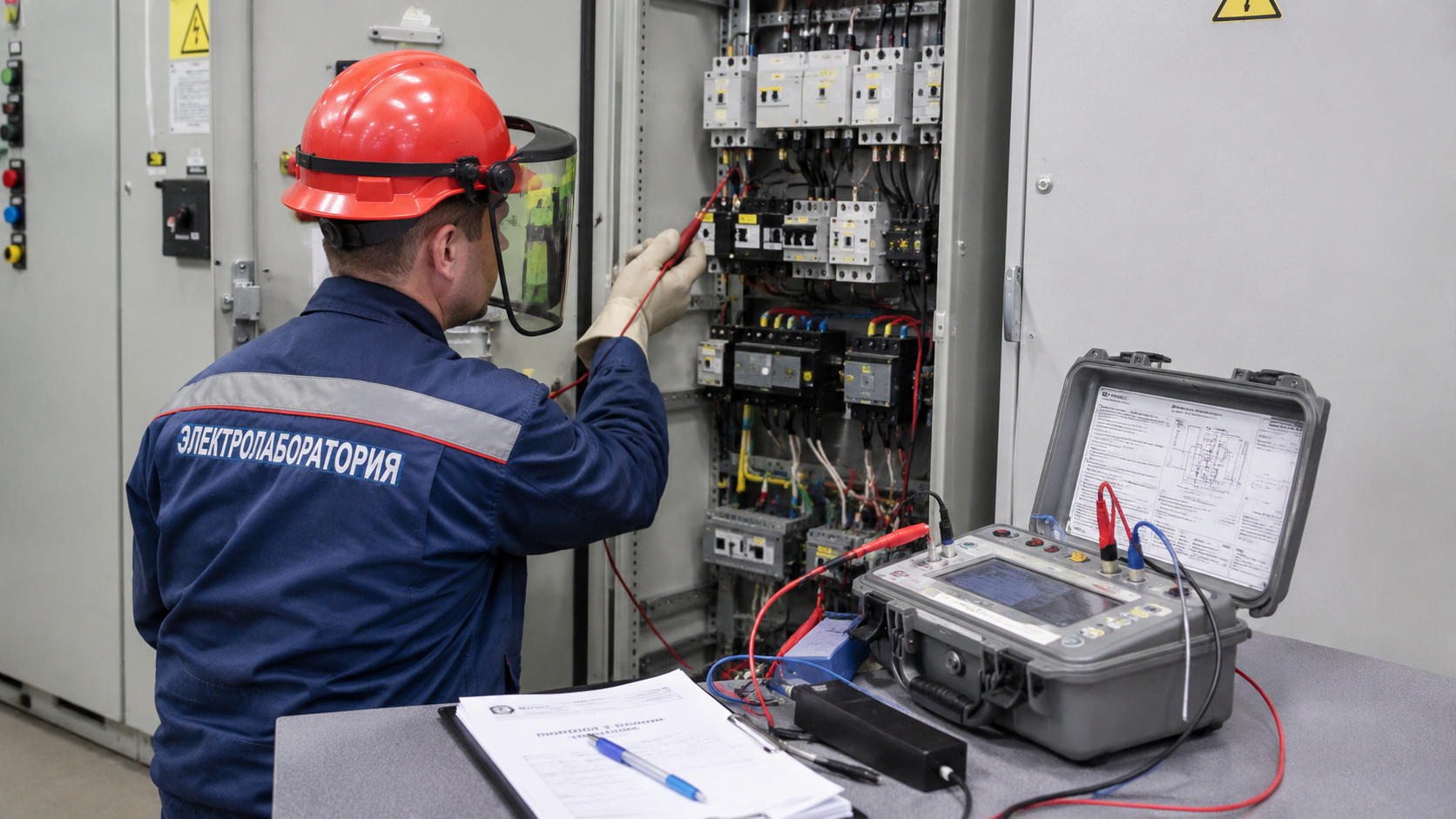

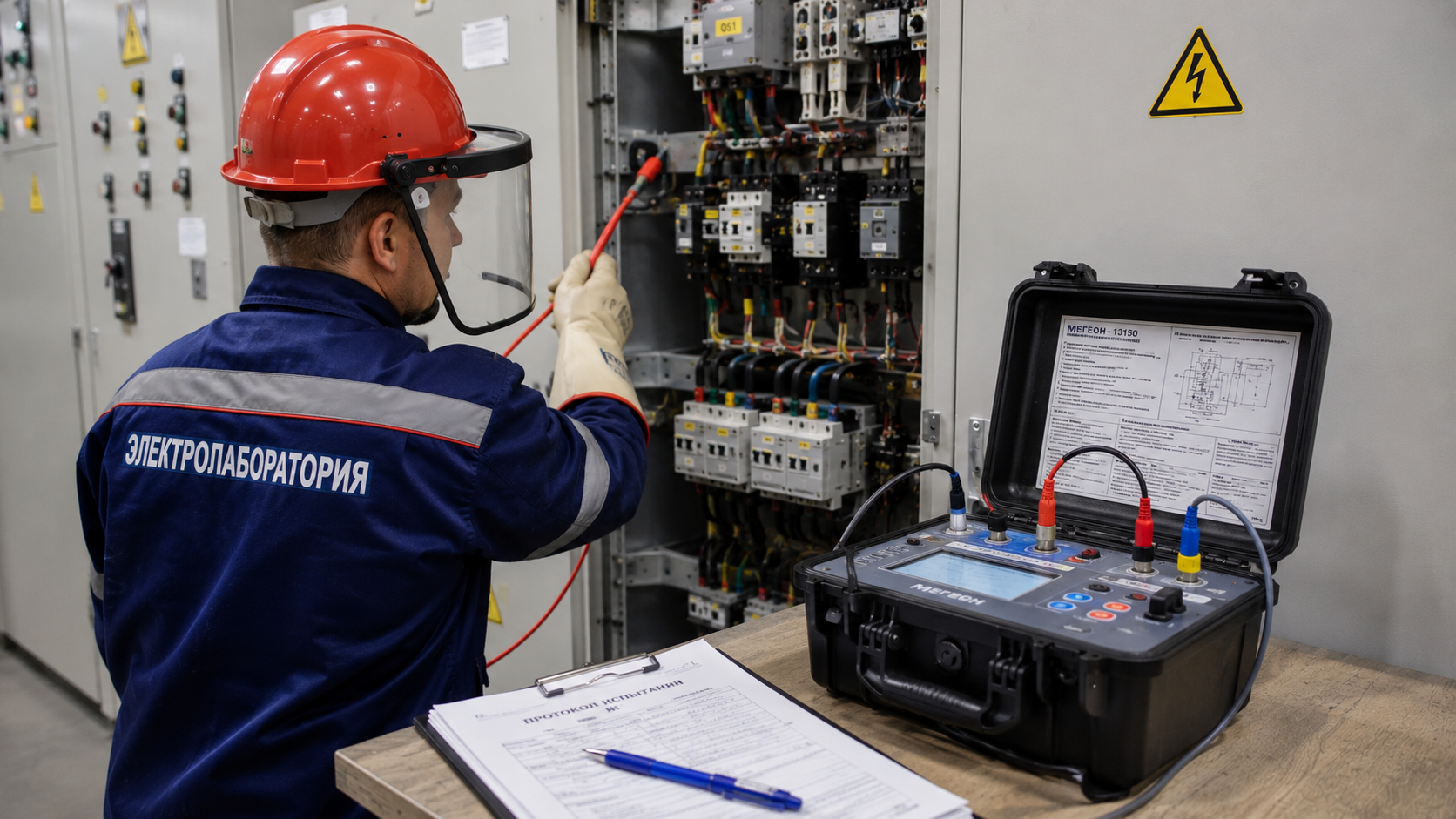

Электролаборатория: испытания и измерения электроустановок

Зачем нужны испытания электроустановок

Электромонтаж нельзя считать завершенным только потому, что свет включился, оборудование запустилось, а автоматы стоят в щите. Для безопасной эксплуатации нужно подтвердить, что кабельные линии, щитовое оборудование, заземление, защитные проводники и аппараты защиты работают правильно. Именно для этого проводят испытания и измерения электроустановок.

Электролаборатория помогает выявить скрытые дефекты, которые невозможно определить обычным визуальным осмотром: повреждение изоляции, слабый контакт в соединениях, повышенное сопротивление заземляющего устройства, ошибки в подключении защитных проводников, некорректную работу УЗО и автоматических выключателей.

Для коммерческих, производственных и общественных объектов такие проверки особенно важны. На складах, в офисных зданиях, торговых помещениях, цехах, фитнес-центрах, медицинских и административных объектах нагрузка на электросеть выше, чем в обычном частном доме. Ошибка в электромонтаже здесь может привести не только к отключению оборудования, но и к пожару, простою бизнеса, повреждению техники или угрозе для людей.

Компания «ПроТок» работает с промышленным электромонтажом под ключ в Краснодаре и Краснодарском крае: выезд на объект, смета, договор, закупка материалов, реализация проекта и закрывающие документы указаны как часть процесса работы компании.

Что такое электролаборатория

Электролаборатория — это специализированная служба, которая проводит инструментальные проверки электроустановок. Специалисты используют поверенные измерительные приборы, фиксируют результаты в протоколах и формируют технический отчет.

Проще говоря, электролаборатория отвечает на три главных вопроса:

1. Безопасна ли электроустановка для людей?

2. Готова ли сеть к подключению оборудования и расчетной нагрузке?

3. Соответствуют ли фактические параметры требованиям проекта и нормативных документов?

Испытания нужны не только после нового монтажа. Их проводят после реконструкции, ремонта, замены щитов, прокладки новых кабельных линий, подключения мощного оборудования, аварий, затоплений, перегрева, срабатывания защиты или перед сдачей объекта в эксплуатацию.

Нормативная база для эксплуатации электроустановок включает Правила технической эксплуатации электроустановок потребителей, утвержденные приказом Минэнерго России № 811. Эти правила устанавливают требования к организации и осуществлению технической эксплуатации электроустановок потребителей.

Когда нужны испытания и измерения

Электролабораторные испытания особенно важны в следующих случаях:

После завершения электромонтажа

Перед вводом объекта в эксплуатацию нужно убедиться, что электропроводка, распределительные щиты, линии освещения, розеточные группы, заземление и защитные устройства смонтированы правильно.

ГОСТ Р 50571.16-2019 содержит требования к приемо-сдаточным и периодическим испытаниям электрической установки. Приемо-сдаточные испытания выполняют после завершения монтажа новой установки или после изменений в существующей установке.

После реконструкции или модернизации

Если на объекте заменили вводно-распределительное устройство, добавили новые линии, увеличили мощность, изменили схему электроснабжения или подключили новое оборудование, старый технический отчет уже не отражает фактическое состояние сети.

Для действующих объектов

Даже исправная на первый взгляд электрика со временем стареет. Контакты ослабевают, изоляция теряет свойства, оборудование работает в условиях пыли, влажности, перепадов температуры и постоянной нагрузки. Периодические измерения помогают обнаружить проблему до аварии.

Перед проверками и сдачей объекта

Технический отчет электролаборатории может потребоваться при вводе объекта, перед проверками, при взаимодействии с управляющими организациями, арендаторами, техническим заказчиком или службой эксплуатации.

После аварийных ситуаций

После короткого замыкания, пожара, подтопления, перегрева щитов или многократного срабатывания автоматов нельзя просто включить питание обратно. Сначала нужно проверить состояние кабельных линий, изоляции, защитных проводников и аппаратов защиты.

Какие измерения проводит электролаборатория

Состав работ зависит от объекта, проектной документации, напряжения, типа электроустановки и задач заказчика. Чаще всего в комплекс испытаний входят следующие проверки.

1. Визуальный осмотр электроустановки

Перед измерениями специалисты осматривают щиты, кабельные трассы, соединения, маркировку, заземляющие проводники, аппараты защиты и соответствие фактического монтажа проекту.

На этом этапе можно выявить очевидные нарушения: отсутствие маркировки, неверное сечение проводников, некачественные соединения, перегруженные группы, ошибки в подключении PE и N, повреждения изоляции, следы перегрева.

2. Измерение сопротивления изоляции

Это одна из ключевых проверок. Она показывает, нет ли повреждений изоляции кабелей и проводов. Если сопротивление ниже допустимых значений, линия может быть опасной: возрастает риск утечки тока, короткого замыкания, пожара и поражения человека электрическим током.

Измерение сопротивления изоляции особенно важно после монтажа, ремонта, прокладки кабеля в сложных условиях, а также на объектах с высокой влажностью, пылью или повышенной механической нагрузкой.

3. Проверка цепи «фаза-ноль»

Измерение петли «фаза-ноль» помогает понять, сработает ли автоматический выключатель при коротком замыкании. Если сопротивление цепи слишком высокое, автомат может отключиться с задержкой или не отключиться вовремя.

Для бизнеса это критично: защита должна работать не «когда-нибудь», а за расчетное время. Иначе авария может повредить оборудование, кабельные линии и распределительные щиты.

4. Проверка заземляющих устройств

Заземление снижает риск поражения электрическим током и помогает защитным устройствам корректно отключать аварийные участки сети. Электролаборатория измеряет сопротивление заземляющего устройства и проверяет его соответствие требованиям для конкретного объекта.

Для производственных, складских, торговых и общественных зданий состояние заземления особенно важно, потому что здесь одновременно работают люди, оборудование, освещение, вентиляция, холодильные установки, насосы, серверные, охранные и противопожарные системы.

5. Проверка непрерывности защитных проводников

Защитный проводник должен надежно соединять открытые проводящие части оборудования с системой заземления. Если цепь PE повреждена или подключена неправильно, корпус оборудования может оказаться под напряжением.

Такая неисправность часто остается незаметной до аварии. Поэтому проверка непрерывности защитных проводников — обязательная часть качественного контроля электромонтажа.

6. Проверка УЗО и дифференциальных автоматов

УЗО и дифавтоматы должны отключать питание при токах утечки. Электролаборатория проверяет фактический ток и время срабатывания. Это позволяет понять, защищает ли устройство человека и сеть так, как должно.

Наличие УЗО само по себе еще не гарантирует безопасность. Важно, чтобы устройство было правильно подобрано, подключено и исправно работало.

7. Проверка автоматических выключателей

Автоматы защищают линии от перегрузки и короткого замыкания. При проверке оценивают корректность выбора номиналов, соответствие нагрузке, сечению кабеля и назначению линии.

Распространенная ошибка — установка автомата «помощнее», чтобы он не выбивал. На практике это может привести к перегреву кабеля: автомат уже не защищает линию, а только маскирует проблему.

8. Проверка щитового оборудования

Электрощит — центр управления сетью. Здесь особенно важны качество сборки, затяжка контактов, маркировка линий, правильное распределение нагрузок, наличие защитных шин, вводного аппарата, УЗИП, УЗО, дифавтоматов и других элементов схемы.

Для объектов бизнеса грамотная сборка щита напрямую влияет на надежность работы: если щит собран хаотично, обслуживать его сложно, а искать неисправности долго и дорого.

Что получает заказчик после испытаний

По итогам работ формируется технический отчет. Обычно в него входят:

• титульный лист;

• сведения об объекте;

• данные об электролаборатории и приборах;

• протоколы измерений;

• результаты проверки сопротивления изоляции;

• результаты проверки заземления;

• результаты измерения петли «фаза-ноль»;

• протоколы проверки УЗО и защитных устройств;

• заключение о состоянии электроустановки;

• перечень выявленных замечаний, если они есть.

Главная ценность отчета — не в формальности, а в управляемости. Собственник, арендатор, технический заказчик или служба эксплуатации получают понятную картину: какие линии исправны, где есть риски, что нужно устранить до ввода объекта или дальнейшей эксплуатации.

Какие дефекты чаще всего выявляют при проверке

На практике электролаборатория часто находит проблемы, которые не видны без приборов:

• поврежденная или пересушенная изоляция кабеля;

• слабая затяжка контактов в щитах;

• перепутанные N и PE;

• отсутствие непрерывности защитного проводника;

• завышенное сопротивление заземляющего устройства;

• неправильный подбор автоматов;

• некорректная работа УЗО;

• перегрузка отдельных линий;

• несоответствие фактической схемы проекту;

• ошибки после частичных переделок электрики.

Особенно часто такие дефекты появляются на объектах, где монтаж выполняли поэтапно разные подрядчики: один делал ввод, другой — освещение, третий — розеточные группы, четвертый подключал оборудование. В итоге сеть вроде бы работает, но полной ответственности за систему целиком никто не несет.

Почему электролаборатория важна для коммерческих объектов

Для частного дома неисправная линия — это неприятность. Для бизнеса — это риск остановки работы. Если отключается питание в торговом зале, серверной, на производственном участке, в холодильной зоне, на складе или в офисном центре, потери могут быть значительно выше стоимости проверки.

Электролабораторные измерения помогают:

• снизить риск пожара;

• защитить людей от поражения током;

• продлить срок службы кабельных линий и оборудования;

• подтвердить качество электромонтажных работ;

• подготовить объект к эксплуатации;

• выявить слабые места до аварии;

• получить документальное подтверждение состояния электроустановки.

Для объектов с высокой нагрузкой — производственных помещений, складов, ресторанов, фитнес-клубов, медицинских центров, офисов, ТЦ — регулярный контроль электрики должен быть частью нормальной эксплуатации, а не разовой процедурой «для галочки».

Как проходит работа на объекте

Обычно процесс выглядит так:

1. Специалист уточняет тип объекта, мощность, состав электроустановки и задачу проверки.

2. Изучается проектная и исполнительная документация, если она есть.

3. Согласовывается перечень измерений.

4. На объект выезжают специалисты с приборами.

5. Проводится визуальный осмотр и инструментальные проверки.

6. Результаты заносятся в протоколы.

7. При выявлении дефектов заказчик получает список замечаний.

8. После устранения нарушений можно провести повторную проверку проблемных участков.

9. Формируется итоговый технический отчет.

У «ПроТок» на сайте отдельно указано, что компания работает по договору, может выполнять работы со своим материалом или материалом заказчика, а также предоставляет подробную отчетность, фото- и видеофиксацию работ и персональный онлайн-чат.

Что подготовить перед приездом специалистов

Чтобы проверка прошла быстрее, желательно заранее подготовить:

• проект электроснабжения;

• исполнительные схемы;

• однолинейную схему щита;

• акты скрытых работ, если они есть;

• доступ к электрощитам, ВРУ, распределительным коробкам и оборудованию;

• данные по подключенной нагрузке;

• информацию о предыдущих авариях или срабатываниях защиты;

• ответственного представителя на объекте.

Если документации нет, проверку все равно можно провести, но специалистам потребуется больше времени на обследование фактической схемы.

Электролаборатория после электромонтажа: почему это выгодно

Некоторые заказчики воспринимают испытания как дополнительную статью расходов. На практике это способ сэкономить на будущих авариях.

Проверка после монтажа позволяет сразу обнаружить недочеты, пока подрядчик еще находится на объекте и может оперативно их устранить. Если не провести измерения вовремя, проблема может проявиться позже — уже после отделки, запуска бизнеса, подключения оборудования или передачи помещения арендатору.

Особенно важно проверять электрику после работ «под ключ»: когда смонтированы щиты, кабельные линии, освещение, розеточные группы, слаботочные системы, автоматика, вентиляция, насосы, серверное или технологическое оборудование.

Нормативная и техническая основа испытаний

Испытания электроустановок опираются на проектную документацию, требования ПУЭ, правила технической эксплуатации, стандарты серии ГОСТ Р 50571 и требования охраны труда.

ГОСТ Р 50571.3-2009 устанавливает основополагающие требования к защите людей и животных от поражения электрическим током в низковольтных электроустановках.

Правила по охране труда при эксплуатации электроустановок, утвержденные приказом Минтруда № 903н, распространяются в том числе на работников, которые организуют и выполняют монтажные, наладочные, ремонтные работы, испытания и измерения в электроустановках.

Поэтому электролаборатория — это не просто «замеры прибором». Это работа, где важны квалификация персонала, исправность средств измерений, соблюдение правил безопасности и правильное оформление результатов.

Почему не стоит ограничиваться визуальной проверкой

Визуальный осмотр нужен, но он не заменяет измерения. Электрик может увидеть некачественный контакт, неправильную маркировку или ошибку в щите. Но он не определит «на глаз» сопротивление изоляции, фактическое сопротивление заземляющего устройства, параметры петли «фаза-ноль» или время срабатывания УЗО.

Опасность многих электрических дефектов именно в том, что они долго не проявляются. Свет горит, розетки работают, оборудование запускается. Но при перегрузке, скачке напряжения, повреждении изоляции или пробое на корпус сеть может повести себя непредсказуемо.

Электролаборатория нужна для того, чтобы заменить догадки точными измерениями.

Как выбрать подрядчика для испытаний электроустановок

При выборе исполнителя важно проверить не только цену. Обратите внимание на несколько факторов:

• есть ли право выполнять электролабораторные испытания;

• какие виды измерений входят в работу;

• используются ли поверенные приборы;

• кто оформляет протоколы;

• выдают ли технический отчет;

• есть ли опыт работы с объектами вашего типа;

• может ли подрядчик не только выявить проблему, но и предложить техническое решение.

Если электролаборатория работает отдельно от электромонтажников, заказчику часто приходится самому координировать процесс: одни проверили, вторые исправили, третьи снова перепроверяют. Поэтому удобнее, когда электромонтаж и подготовка объекта к испытаниям находятся в одной системе ответственности.

Итог

Электролаборатория нужна не для формальности, а для безопасности и надежности объекта. Испытания показывают, готова ли электроустановка к эксплуатации, выдержит ли сеть расчетную нагрузку, корректно ли работают защитные устройства и нет ли скрытых дефектов в кабельных линиях, щитах и заземлении.

Для бизнеса в Краснодаре и Краснодарском крае такие проверки особенно важны после электромонтажа, реконструкции, подключения нового оборудования, аварийных ситуаций и перед вводом объекта в эксплуатацию.

Если вы планируете электромонтаж, модернизацию электрощитов, прокладку кабельных линий или подготовку объекта к сдаче, лучше заложить испытания и измерения заранее. Так вы получите не просто работающую электрику, а систему, которую можно безопасно эксплуатировать и документально подтвердить.

Компания «ПроТок» выполняет электромонтажные работы для коммерческих, производственных и частных объектов в Краснодаре и крае. Специалисты помогут оценить задачу, подготовить решение, выполнить монтаж и привести электроустановку к состоянию, в котором ее можно проверять, сдавать и безопасно использовать.
