Исполнительная документация по электромонтажу: какие схемы, акты и протоколы должен передать подрядчик

Электромонтаж может выглядеть завершенным: свет включается, розетки работают, щит закрывается. Но для коммерческого объекта этого недостаточно. Если после работ нет исполнительной документации, заказчик получает систему, которую сложно обслуживать, проверять, модернизировать и защищать в споре с подрядчиком.

Исполнительная документация по электромонтажу показывает не то, как объект планировали сделать, а то, как он фактически выполнен. Где проходят кабельные линии, какие группы заведены в щит, какие скрытые работы закрыты, какие измерения проведены, какие материалы и оборудование использованы.

Для собственника, генподрядчика, управляющей компании и службы эксплуатации это рабочий инструмент. Без него любая доработка превращается в поиск кабеля, вскрытие отделки, догадки по автоматам и риск отключить не ту линию.

Зачем заказчику исполнительная документация

Многие воспринимают документацию как формальность для закрытия объекта. На практике она нужна не только для актов, но и для нормальной жизни объекта после ремонта или строительства.

Документы помогают понять, что именно было сделано, где проходит инженерная инфраструктура, какие нагрузки заложены, какие линии можно отключать, как обслуживать щиты и что потребуется при будущей модернизации. Для коммерческого объекта это особенно важно: меняются арендаторы, добавляются рабочие места, ставится новое оборудование, переносятся кассы, серверные, витрины, станки или системы безопасности.

Если документации нет, каждая такая задача начинается почти с нуля. Новый подрядчик тратит время на обследование, риски растут, а стоимость работ увеличивается.

Чем исполнительная документация отличается от проекта

Проект показывает запланированное решение. Исполнительная документация фиксирует фактическое выполнение. На стройке почти всегда возникают изменения: перенос перегородок, изменение расстановки оборудования, новые точки подключения, корректировка трасс из-за вентиляции, сантехники, потолков или требований арендатора.

Если эти изменения не попали в исполнительные схемы, эксплуатация будет работать по устаревшей информации. На плане кабель идет по одной стене, а на деле уходит через потолок. Автомат подписан как «розетки офис», а фактически на нем часть серверной. Розетка перенесена, но схема осталась старой.

Поэтому правильная исполнительная документация отвечает на вопрос: «Как объект сделан сейчас?» Именно этот комплект должен остаться у заказчика после электромонтажных работ.

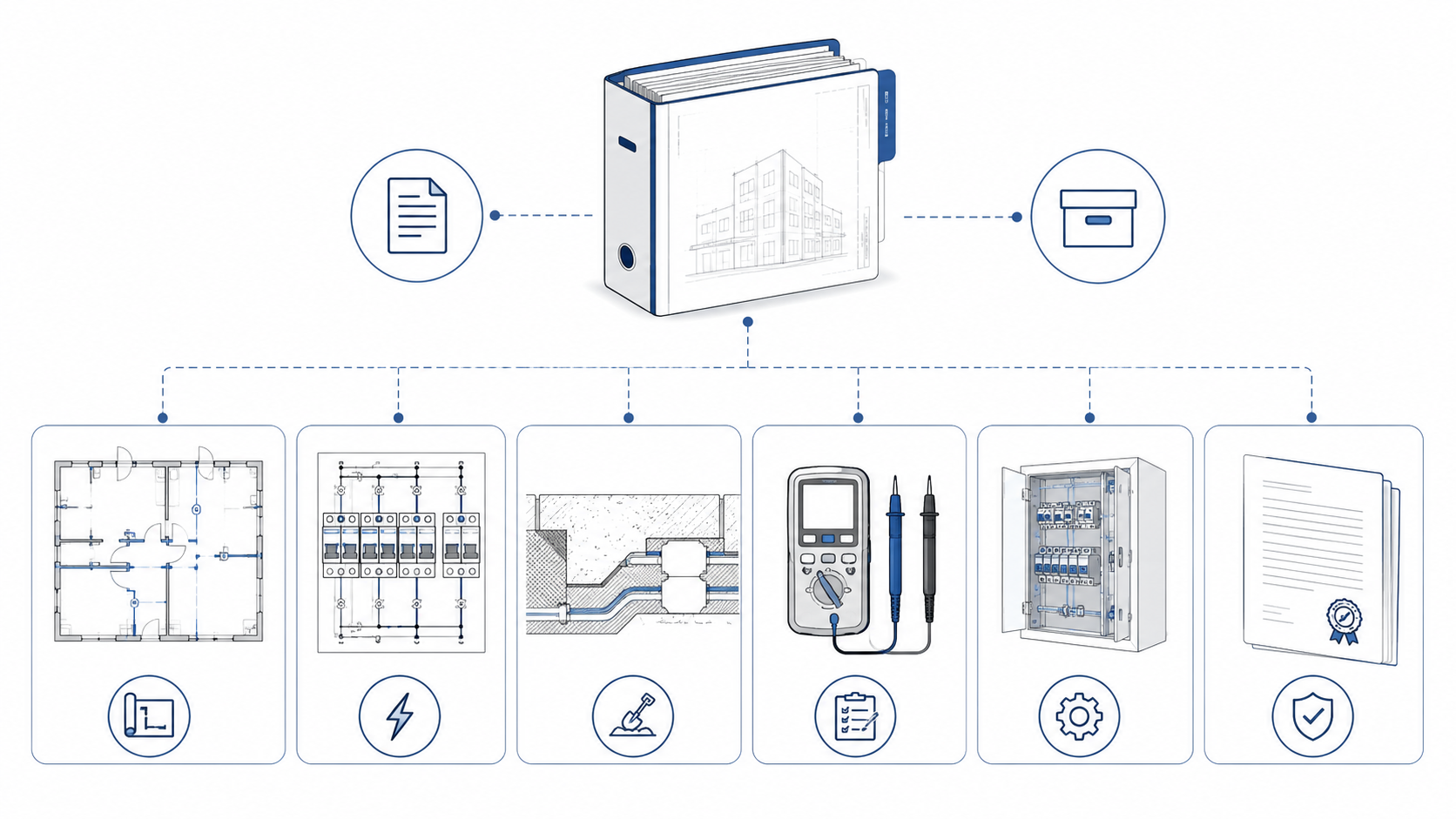

Что входит в комплект документов

Состав комплекта зависит от объекта, договора и видов работ, но для коммерческого электромонтажа обычно важно запросить следующие документы.

• Исполнительные схемы электрических сетей с фактическими трассами, группами и щитами.

• Схемы распределительных щитов с маркировкой автоматов, УЗО, дифавтоматов и вводов.

• Акты скрытых работ по трассам, которые были закрыты стенами, потолками, стяжкой, коробами или отделкой.

• Протоколы испытаний и измерений по составу выполненных работ.

• Паспорта, инструкции и гарантийные документы на установленное оборудование.

• Ведомость материалов и оборудования, если она предусмотрена договором.

• Акт сдачи-приемки работ и список замечаний, если они были.

• Рекомендации по эксплуатации и обслуживанию, если объект сложный или предполагает регулярное техническое сопровождение.

Главный критерий качества: по документам можно понять объект без устных пояснений конкретного монтажника. Если через год другой инженер открывает комплект и быстро ориентируется в системе, документация выполнена правильно.

Исполнительные схемы: что должно быть понятно

Исполнительная схема должна быть читаемой. Это не рисунок «для галочки», а рабочий документ для эксплуатации. В ней важно видеть, где проходят основные трассы, какие помещения и зоны обслуживают линии, как группы заведены в щиты, какие потребители относятся к критичным, где есть резерв и какие элементы требуют доступа для обслуживания.

Для офисов, торговых помещений, складов и производств особенно важна привязка к помещениям и оборудованию. Например, линия «розетки» без пояснения мало помогает. Лучше, когда понятно: рабочие места open space, кассовая зона, серверный шкаф, вентиляция, наружная вывеска, складское оборудование, освещение торгового зала.

Если на объекте есть слаботочные системы, СКС, видеонаблюдение, СКУД или пожарные системы, силовые линии и слаботочные трассы нужно описывать так, чтобы дальнейшие работы не приводили к повреждению соседних систем.

Акты скрытых работ

Скрытые работы — это то, что после отделки нельзя проверить без вскрытия конструкций. В электромонтаже это могут быть трассы в стенах, за потолками, в полу, в штробах, под стяжкой, в технических нишах и закрытых коробах.

Акты скрытых работ важны потому, что они фиксируют факт выполнения до закрытия. Если позже возникнет спор, заказчику нужно понимать, что именно было сделано, где и кем. Кроме актов полезны фотофиксация, отметки на планах и привязка к помещениям.

Типичная ошибка — вспоминать об актах после завершения отделки. В этот момент проверить трассу уже сложно. Поэтому порядок оформления скрытых работ лучше согласовать до начала монтажа.

Протоколы испытаний и измерений

Протоколы подтверждают, что сеть не только собрана, но и проверена. Состав измерений зависит от объекта и выполненных работ, но заказчику важно запросить документы, которые показывают результат проверки линий, защитных цепей, изоляции, заземления и других параметров, если они относятся к данному объекту.

Нельзя заменять протоколы устной фразой «мы все прозвонили». Для небольшого помещения и крупного объекта объем документов будет разным, но сама логика одна: результаты проверки должны быть зафиксированы.

Особенно это важно для объектов с высокой нагрузкой, большим количеством арендаторов, технологическим оборудованием, серверными, медицинскими помещениями, производственными зонами, наружным освещением и системами безопасности.

Паспорта, инструкции и гарантия

После монтажа у заказчика должны остаться документы на оборудование: щитовое оборудование, автоматы, УЗО, счетчики, ИБП, шкафы, светильники, элементы автоматики и другие установленные устройства. Это нужно для гарантии, обслуживания и будущей замены.

Если оборудование выходит из строя, без паспорта и точной модели сложнее быстро подобрать замену. Если объект передается управляющей компании или службе эксплуатации, отсутствие документов создает лишнюю зависимость от подрядчика, который выполнял работы.

Хороший комплект документации должен позволять обслуживать объект не только силами первоначальной бригады.

Что делать, если подрядчик не передал документы

Если работы уже выполнены, но исполнительной документации нет, ситуацию лучше не оставлять «на потом». Чем раньше заказчик поднимает вопрос, тем проще восстановить информацию.

1. Проверить договор и смету: какие документы подрядчик обязан передать.

2. Письменно запросить недостающий комплект.

3. Зафиксировать, какие работы закрыты и какие схемы отсутствуют.

4. Провести обследование объекта, если подрядчик не может предоставить данные.

5. Обновить схемы по фактическому состоянию, особенно для щитов, критичных линий и скрытых трасс.

6. Не подписывать итоговую приемку без оговорок, если документы являются частью обязательств подрядчика.

В сложных случаях может потребоваться технический аудит: специалисты проверяют щиты, трассы, маркировку, соответствие фактической системы заявленному объему и готовят список недостающих данных.

Чек-лист комплекта исполнительной документации

1. Актуальная схема электроснабжения объекта.

2. Схемы распределительных щитов.

3. Маркировка линий и групп в документах и на объекте.

4. Акты скрытых работ.

5. Протоколы испытаний и измерений по составу работ.

6. Паспорта и инструкции на оборудование.

7. Ведомость материалов и оборудования.

8. Список изменений относительно первоначального проекта или ТЗ.

9. Акт сдачи-приемки работ.

10. Рекомендации по эксплуатации и обслуживанию.

Как «ПроТок» подходит к передаче объекта

Для «ПроТок» электромонтаж — это не только монтаж кабеля, розеток и щитов. В коммерческом объекте важен полный цикл: обследование, расчет нагрузок, согласование решений, выполнение работ, проверка, пусконаладка и передача понятной документации.

Такой подход снижает риски для собственника и генподрядчика. Объект проще принимать, обслуживать и развивать. Если через год понадобится добавить рабочие места, подключить оборудование, перенести зоны или модернизировать сеть, у эксплуатации будет понятная база, а не набор догадок.

Если документация по существующему объекту потеряна или не передавалась, можно начать с аудита: проверить щиты, линии, маркировку, трассы и восстановить критически важную информацию для дальнейшей эксплуатации.

FAQ

Исполнительная документация обязательна для всех объектов?

Состав и обязательность зависят от объекта, договора и вида работ. Но для коммерческого объекта комплект схем, актов и подтверждающих документов практически всегда нужен для эксплуатации и приемки.

Можно ли использовать проект вместо исполнительной схемы?

Проект показывает плановое решение. Если в процессе работ были изменения, нужна исполнительная документация, которая отражает фактическое состояние объекта.

Кто должен готовить исполнительную документацию?

Обычно комплект готовит подрядчик, который выполнял работы, если это предусмотрено договором и сметой. Этот пункт лучше фиксировать до начала монтажа.

Что важнее: акты или схемы?

Нужен комплект. Акты подтверждают факт выполнения работ, схемы помогают эксплуатировать систему, протоколы подтверждают проверку параметров.

Что делать, если трассы уже закрыты, а актов скрытых работ нет?

Нужно зафиксировать проблему, запросить данные у подрядчика и при необходимости провести обследование доступных участков. Чем раньше это сделать, тем меньше риск дорогих переделок.

Можно ли восстановить исполнительную документацию по готовому объекту?

Да, частично или полностью, но это требует обследования. Проще и дешевле готовить документы по ходу работ.
