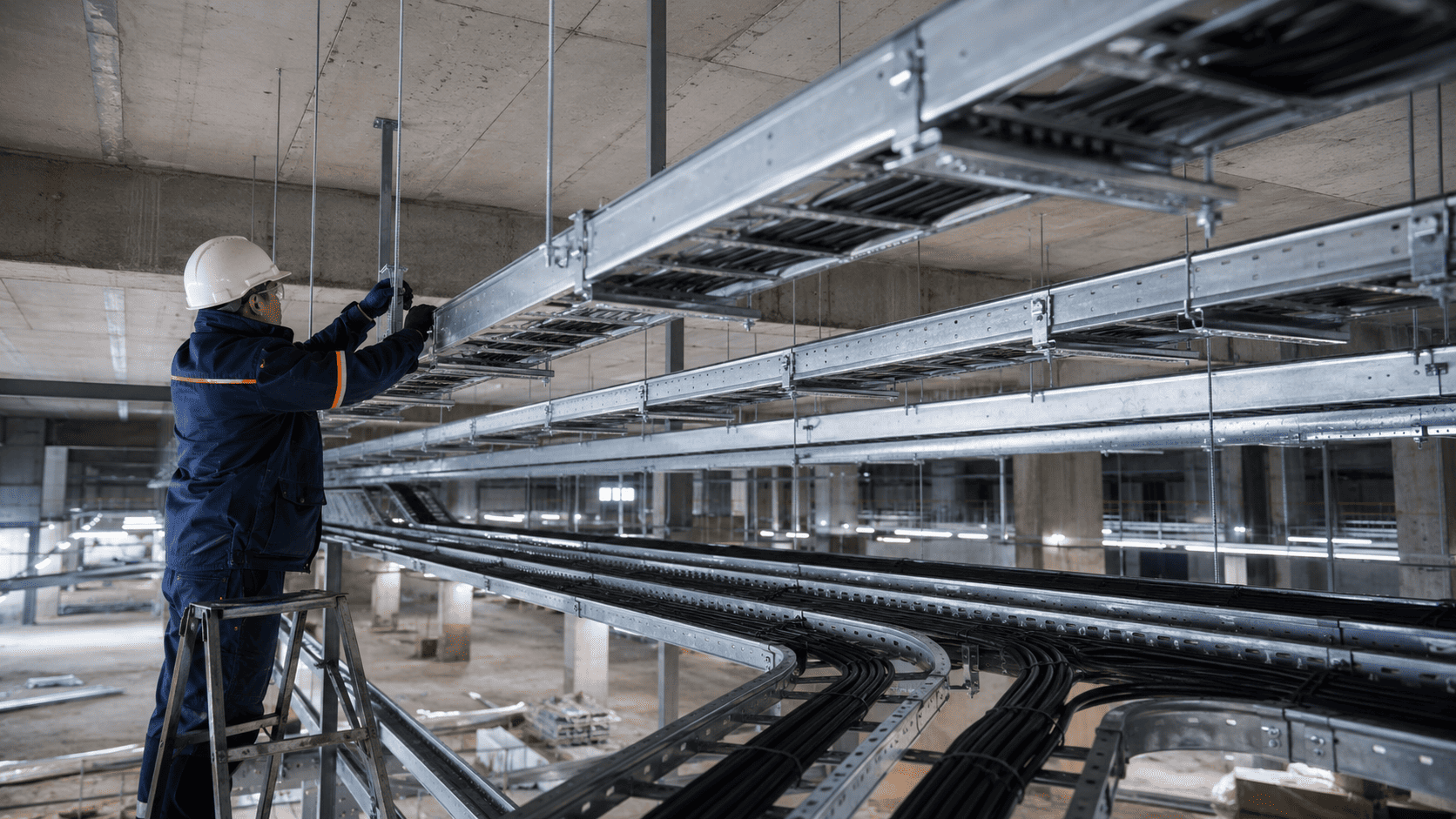

Монтаж кабельных линий и кабельных лотков на коммерческом объекте: как избежать хаоса в трассах

Что входит в кабельную трассу

Кабельная трасса - это не только лоток или короб. Это весь путь линии от точки подключения до конечного оборудования вместе с креплениями, проходками, поворотами, маркировкой и узлами защиты.

На объекте трасса может включать лестничный или перфорированный лоток, сетчатый лоток, трубу, короб, вертикальный спуск, проход через стену и место перехода между этажами. Конкретное решение зависит от проекта, среды, массы кабелей, требований к обслуживанию и возможности будущего расширения.

Для коммерческого здания важно заранее связать трассы с архитектурой, вентиляцией, трубопроводами, подвесными потолками и противопожарными преградами. Если кабельный маршрут проектируется отдельно от этих разделов, монтажная бригада сталкивается с пересечениями уже на площадке.

Практический принцип: каждая трасса должна быть понятна по плану до начала монтажа. Если маршрут нельзя однозначно показать на схеме, его рано закрывать отделкой или передавать следующему подрядчику.

Как спланировать трассы до закупки материалов

До закупки нужно собрать исходные данные по объекту и превратить их в понятную схему маршрутов. Ошибки на этом этапе обычно обходятся дороже, чем корректировка чертежа.

После такой сверки удобно составить кабельный журнал или рабочую ведомость: линия, назначение, начало, конец, способ прокладки, маркировка и контрольные документы. Это не заменяет проектную документацию, но помогает монтажникам и заказчику одинаково понимать состав работ.

Если объект строится поэтапно, резерв закладывают не «на глаз», а под понятный сценарий расширения. Например, заранее оставляют место для новых рабочих мест, сетевых устройств или технологического оборудования, но не увеличивают трассу без необходимости.

• планы помещений и отметки проходов между этажами;

• перечень силовых, слаботочных и резервных линий;

• точки подключения оборудования и требования к доступу для обслуживания;

• зоны с повышенной влажностью, пылью, температурой или риском механического воздействия;

• места пересечения с инженерными системами и противопожарными преградами;

• необходимый запас по месту в лотках и по длине кабеля для ремонта и расширения.

Разделение силовых и слаботочных линий

Силовые кабели и слаботочные линии обслуживают разные системы и по-разному реагируют на внешние помехи. Поэтому их маршруты, крепление и переходы должны быть организованы по проекту, а не собраны в один общий пучок.

К слаботочным системам коммерческого объекта могут относиться СКС, видеонаблюдение, СКУД, охранная и пожарная сигнализация. Для них важны предсказуемая трасса, понятная маркировка и защита от случайного соседства с силовыми линиями. Пересечения выполняют в согласованных местах и способом, который не создаёт лишнего риска повреждения или помех.

Внутри одного лотка нельзя бездумно смешивать все кабели. Разделение может выполняться отдельными лотками, перегородками, трубами или иным решением, предусмотренным проектом. При изменении трассы на площадке нужно актуализировать рабочую схему, иначе исполнительная документация не будет соответствовать фактическому монтажу.

• не объединять разные системы только ради экономии лотка;

• не прокладывать кабель поверх острых кромок или необработанных вырезов;

• не оставлять проходки без восстановления требуемой защиты;

• не переносить линию без проверки длины, радиусов изгиба и доступности оборудования.

Кабельные лотки: выбор и монтаж

Тип лотка выбирают по нагрузке, среде и возможности обслуживания. Перфорированный лоток удобен для крепления, лестничный - для тяжёлых линий и вентиляции, сетчатый - для части слаботочных трасс, но универсального решения для всех объектов нет.

При монтаже проверяют несущую способность опор, шаг креплений, положение поворотов и отсутствие контакта кабеля с острыми кромками. После резки металлических элементов места обработки защищают способом, предусмотренным для конкретного изделия и среды эксплуатации.

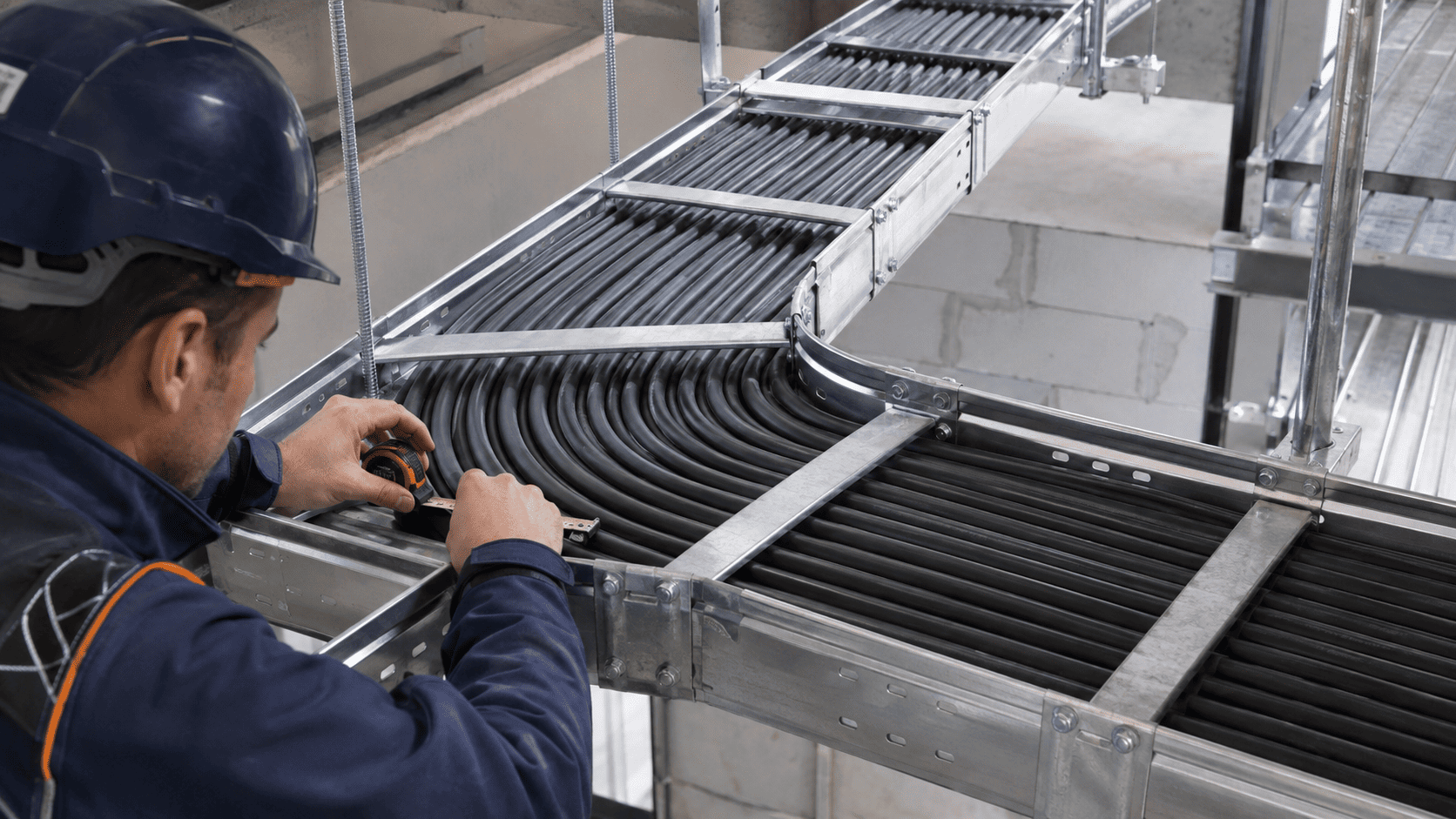

Лотки не должны превращаться в склад остатков кабеля. Линии укладывают без перекрещивания, группируют по назначению, сохраняют доступ к соединениям и оставляют предусмотренный проектом запас. На вертикальных участках особенно важны фиксация, направление спуска и защита от нагрузки на вводы оборудования.

Пошаговая схема работ

Последовательность можно адаптировать под объект, но логика должна оставаться одинаковой: сначала проверка маршрута, затем монтаж несущей системы, прокладка, маркировка и контроль.

1. Сверить рабочие чертежи, кабельный журнал и фактические условия на площадке.

2. Разметить трассы, опоры, проходки, места подъёма и спуска кабеля.

3. Смонтировать лотки, короба, трубы и крепления, проверить геометрию и устойчивость.

4. Уложить кабели без натяжения и повреждения оболочки, сохранить радиусы изгиба и доступ к вводам.

5. Выполнить маркировку с двух сторон линии и в местах, где кабель меняет направление или выходит из трассы.

6. Зафиксировать фактические изменения, провести контроль и подготовить документы до закрытия трасс.

Что проверить до закрытия трассы

Закрытие потолка, шахты или облицовки должно происходить после промежуточной приемки. Иначе исправление одной ошибки потребует демонтажа отделки.

Приемка должна учитывать не только внешний вид. Для электрических линий набор измерений и испытаний определяется назначением системы, проектом и действующими требованиями. Для слаботочных систем дополнительно проверяют соответствующий тип линии и комплектность протоколов производителя или проектной организации.

• маршрут и назначение каждой линии читаются по маркировке;

• силовые и слаботочные группы разделены согласно проектному решению;

• крепления не пережимают оболочку и выдерживают нагрузку;

• нет острых кромок, провисаний, незащищённых проходок и случайных пересечений;

• вводы в шкафы и оборудование защищены от натяжения;

• фактическая схема и перечень линий подготовлены для исполнительной документации.

Типичные ошибки

Самая частая ошибка - начинать монтаж с удобного для одной бригады маршрута, не сверив его со всеми инженерными разделами. Вторая - использовать один лоток для разнородных систем без анализа совместимости. Третья - откладывать маркировку на конец работ: после укладки нескольких десятков линий определить их назначение становится значительно сложнее.

Отдельный риск создаёт «временная» трасса, которую потом оставляют как постоянную. Если решение меняется, его нужно оформить в рабочей документации и проверить у ответственного специалиста, а не только договориться на словах.

Вывод

Качественный монтаж кабельных линий - это управляемая система маршрутов, а не просто уложенный кабель. Для коммерческого объекта полезно заранее согласовать трассы, разделение систем, запас и комплект документов. Если требуется связать проектирование, прокладку и приемку в один процесс, можно начать с раздела электромонтаж внутренних сетей и затем уточнить состав работ через страницу электромонтажа под ключ.
