Монтаж распределительных устройств на объекте: состав, этапы и приемка

Что называют распределительным устройством

Распределительное устройство принимает, распределяет и защищает электрические линии в соответствии со схемой электроснабжения. В зависимости от объекта это может быть шкаф, щит, секция или комплекс оборудования с аппаратами защиты, коммутации и контроля.

Состав определяется назначением и расчетной схемой. В устройстве могут быть вводные и отходящие аппараты, шины, клеммные группы, измерительные приборы, устройства защиты, резервные места и элементы управления. Нельзя определять комплектацию только по размеру корпуса или количеству кабелей.

Для эксплуатации важно, чтобы по лицевой панели и внутренней маркировке можно было понять назначение каждой группы. Неясная схема усложняет отключение, обслуживание и поиск неисправности.

Распределительное устройство принимают как часть системы электроснабжения. Его нельзя оценивать отдельно от кабельных линий, защиты, нагрузки и документации объекта.

Что проверить до монтажа

Подготовка места и исходных данных влияет на сроки сильнее, чем сама установка шкафа.

Если место не подготовлено, шкаф может оказаться неудобным для подключения, закрыть проход или конфликтовать с другими инженерными системами. До поставки стоит проверить не только размеры, но и путь доставки, возможность заноса, открывание дверей и доступ к кабельным вводам.

• утвержденную однолинейную или функциональную схему;

• перечень нагрузок и отходящих линий;

• габариты, способ установки и доступ для обслуживания;

• маршруты ввода и вывода кабелей;

• условия помещения, включая влажность, пыль, температуру и строительную готовность;

• место для маркировки, измерений и безопасного выполнения работ;

• необходимость резервных групп или расширения в будущем.

Основные этапы монтажа

Этапы нужно выполнять в последовательности, которая сохраняет управляемость схемы и позволяет остановиться на промежуточном контроле.

1. Принять место установки и проверить соответствие проекту.

2. Установить корпус или опорную конструкцию, выровнять и надежно закрепить.

3. Смонтировать внутренние аппараты, шины, клеммы и элементы управления согласно схеме.

4. Завести кабели с соблюдением радиусов, разделения цепей и защиты вводов.

5. Выполнить оконцевание, подключение и маркировку жил и групп.

6. Проверить механические соединения, отсутствие случайных перемычек и соответствие фактической сборки схеме.

7. Провести предусмотренные измерения, оформить изменения и передать комплект документов.

Маркировка и внутренняя логика

Маркировка нужна не для красоты, а для безопасной работы и восстановления схемы после ремонта.

Обозначения на корпусе, аппаратах, клеммах и кабелях должны быть согласованы между собой. Нельзя использовать один номер для разных линий или оставлять временные надписи после приемки. Если маркировка изменена на площадке, изменения отражают в исполнительной схеме.

Внутри устройства провода укладывают так, чтобы их можно было проследить, заменить или проверить без демонтажа соседних групп. Перегруженные каналы и свободно висящие жилы увеличивают риск ошибки при обслуживании.

• сверять каждый отходящий кабель с назначением группы;

• не закрывать маркировку изоляцией, жгутом или монтажной пеной;

• оставлять доступ к клеммам и аппаратам для проверки;

• разделять силовые, управляющие и слаботочные цепи по проектному решению.

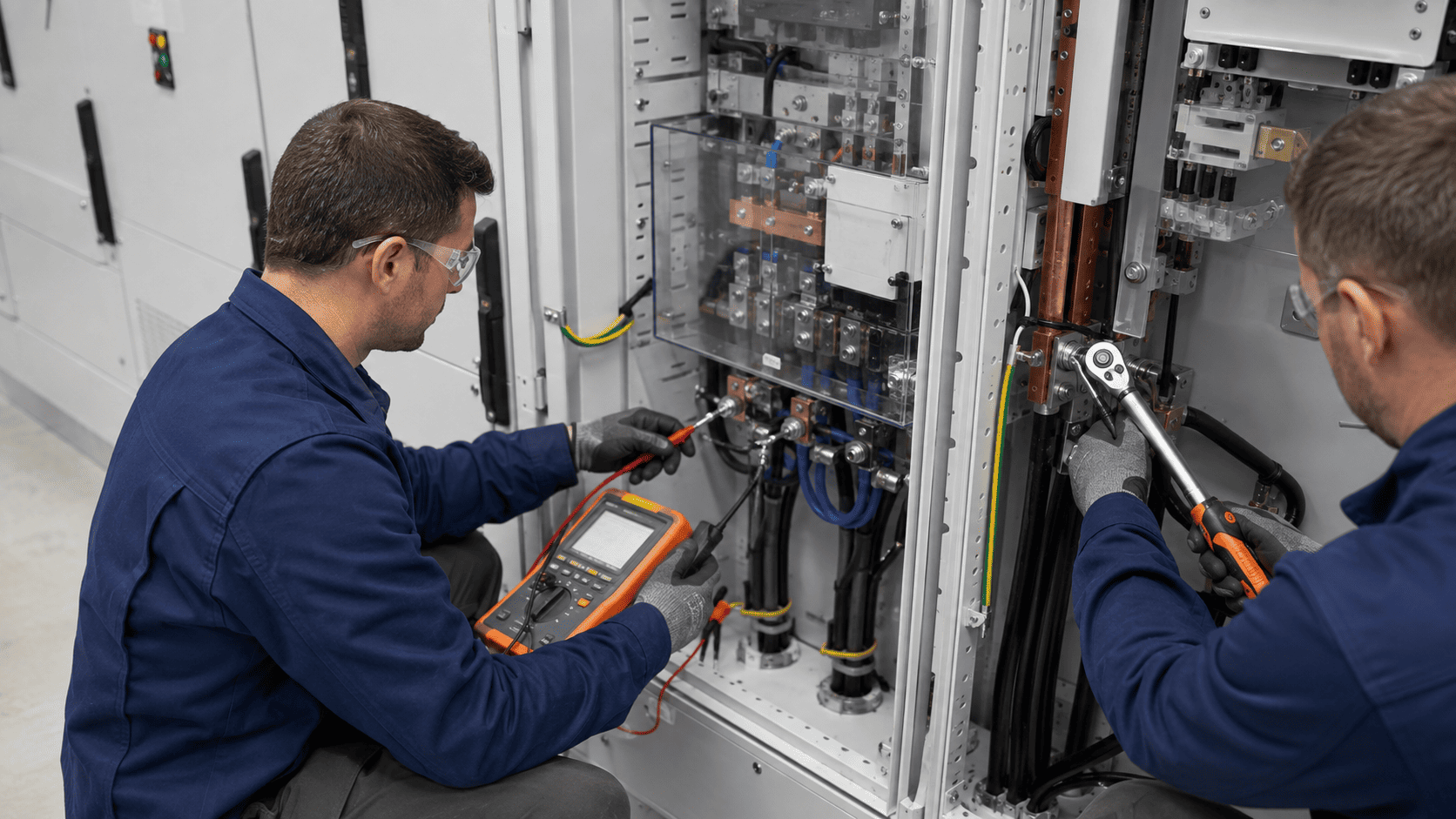

Приемка распределительного устройства

Приемка сочетает визуальный контроль, проверку соответствия схеме и измерения, которые определяются проектом и назначением установки.

Формальный запуск не заменяет приемку. Если часть групп не подключена, изменена схема или отсутствует документация, это нужно зафиксировать как незавершенность, а не скрыть общей формулировкой «работает».

• корпус установлен устойчиво, двери и замки работают, доступ к аппаратам сохранен;

• состав и номиналы оборудования соответствуют согласованной схеме;

• кабели введены и закреплены без натяжения и повреждения;

• клеммы, шины и защитные проводники подключены по проекту;

• маркировка совпадает с кабельным журналом и исполнительной схемой;

• протоколы измерений и испытаний относятся к конкретному устройству и объекту;

• переданы схемы, инструкции и рекомендации по эксплуатации.

Ошибки, которые увеличивают стоимость работ

К типичным проблемам относятся поставка корпуса до согласования схемы, отсутствие места для кабельных вводов, несогласованный монтаж аппаратов и подключение по устной инструкции. Исправление может потребовать демонтажа уже уложенных кабелей и повторных испытаний.

Еще один риск - неразделенная ответственность. Один подрядчик собирает устройство, другой прокладывает кабели, третий выполняет наладку, но никто не отвечает за соответствие итоговой схемы. На старте нужно определить границы работ и пакет документов от каждого участника.

Что передать эксплуатации

После монтажа у заказчика должен остаться набор документов, по которому можно безопасно обслуживать устройство.

• актуальная схема с фактическими изменениями;

• перечень аппаратов и групп;

• маркировка кабелей и клемм;

• протоколы измерений и испытаний;

• инструкции на оборудование и рекомендации по обслуживанию;

• информация о резервных местах и ограничениях эксплуатации.

Вывод

Монтаж распределительных устройств требует точной связки проектных решений, сборки, кабельных трасс и приемки. Для исходных расчетов можно обратиться к странице проектирования электроснабжения, а комплекс работ по реализации посмотреть в разделе электромонтажа.
