Монтаж СОУЭ: уровни, оборудование, этапы работ и ошибки при сдаче объекта

Монтаж СОУЭ: уровни, оборудование, этапы работ и ошибки при сдаче объекта

СОУЭ нужна не для того, чтобы на объекте просто появились громкоговорители и таблички «Выход». Ее задача — вовремя сообщить людям о пожаре или другой опасной ситуации и помочь организованно покинуть здание. Если система спроектирована и смонтирована формально, проблемы могут проявиться уже при проверке или, что хуже, в реальной эвакуации.

Для собственника, генподрядчика и управляющей компании монтаж СОУЭ связан сразу с несколькими рисками: приемка объекта, ответственность за безопасность людей, совместная работа с пожарной сигнализацией, эвакуационным освещением, СКУД, электропитанием и документацией.

Важно: перед заказом работ по пожарной автоматике заказчику нужно проверять актуальные разрешительные документы подрядчика и состав работ по договору. В статье ниже разбираем инженерную логику СОУЭ без обещаний автоматического прохождения проверок.

Что такое СОУЭ и как она связана с АПС

СОУЭ — система оповещения и управления эвакуацией людей. Она работает вместе с автоматической пожарной сигнализацией: АПС обнаруживает событие, а СОУЭ запускает оповещение и помогает людям двигаться к выходам по заданному сценарию.

В простом объекте это могут быть звуковые оповещатели и световые указатели. На более сложных объектах используются речевые сообщения, деление на зоны, разные сценарии запуска, управление потоками людей, связь с эвакуационным освещением и дверями, которые должны разблокироваться.

Главная ошибка — воспринимать СОУЭ как набор оборудования. На практике важнее сценарий: кто, где и что услышит, увидит, как поймет направление эвакуации и как система поведет себя при отключении основного питания.

Почему нельзя выбирать СОУЭ по шаблону

Офис, склад, школа, клиника, торговая галерея, ресторан, производство и бизнес-центр имеют разную планировку, количество людей, шумовой фон, пути эвакуации, режим работы и зоны риска. Поэтому одинаковый набор оборудования может быть достаточным для одного объекта и слабым для другого.

Проектное решение должно учитывать назначение помещений, этажность, пути эвакуации, пожарные отсеки, места массового пребывания людей, акустику, фоновый шум, доступность помещений, резервное питание и взаимодействие с другими инженерными системами.

Если смета появляется без обследования и без понимания сценария эвакуации, высок риск, что систему придется дорабатывать уже на этапе приемки.

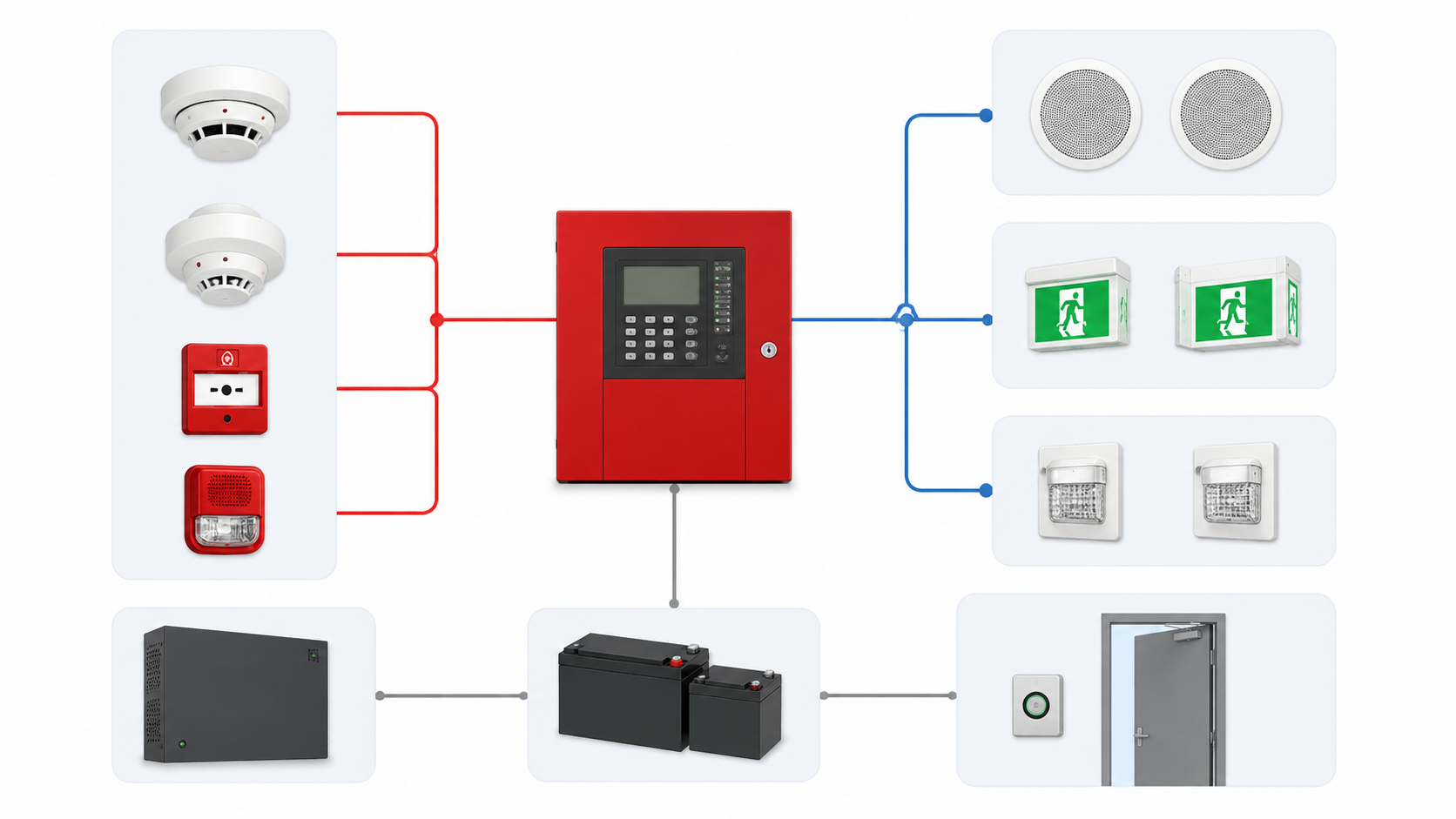

Из чего состоит система

Состав СОУЭ зависит от объекта и проектного решения, но обычно в систему входят несколько групп элементов.

• Приборы управления и оборудование запуска сценариев.

• Звуковые, речевые и световые оповещатели.

• Световые указатели направления эвакуации.

• Кабельные линии и цепи управления.

• Источники питания и резервирование.

• Зоны оповещения и логика включения.

• Связь с АПС и другими системами объекта.

Важно не просто поставить оборудование, а обеспечить его согласованную работу. Например, сигнал должен быть слышен там, где находятся люди, а указатели должны соответствовать фактическим путям эвакуации.

Этапы работ

1. Обследование объекта и изучение планировки.

2. Анализ путей эвакуации, зон пребывания людей и существующих инженерных систем.

3. Подготовка проектного решения или работа по готовому проекту.

4. Подбор оборудования и материалов.

5. Прокладка кабельных линий и монтаж оповещателей.

6. Подключение, настройка и проверка сценариев.

7. Пусконаладка и проверка слышимости/видимости в реальных зонах.

8. Передача документации и инструкций ответственным лицам.

Если объект действующий, отдельно планируют график работ: чтобы монтаж не остановил бизнес, не перекрыл эвакуационные пути и не создал конфликт со смежными подрядчиками.

Что проверяют перед сдачей

Перед сдачей СОУЭ важно проверить не только наличие оборудования, но и реальную работоспособность сценариев.

• Оповещение запускается по правильному сигналу.

• Зоны включаются в нужной последовательности, если объект разделен на зоны.

• Сообщения слышны и понятны в помещениях с фоновым шумом.

• Световые указатели видны и не противоречат маршруту эвакуации.

• Система работает при предусмотренных режимах питания.

• Оборудование доступно для обслуживания.

• Ответственные лица понимают, как система работает и какие действия выполнять при тревоге.

На крупных объектах полезно проводить проверку не только в тишине, но и в условиях, близких к реальной эксплуатации: работающие вентиляция, оборудование, музыка, поток людей.

Типовые ошибки при монтаже СОУЭ

• Поставить оповещатели без учета акустики и фонового шума.

• Не разделить объект на логичные зоны оповещения.

• Разместить указатели так, что они не видны или ведут не туда.

• Не согласовать работу СОУЭ с АПС, СКУД и эвакуационным освещением.

• Не проверить резервное питание и состояние линий.

• Не передать инструкции ответственным лицам.

• Оставить систему без понятного регламента обслуживания.

• Не проверить актуальные разрешительные документы подрядчика до начала работ.

Часть ошибок выглядит мелкой, пока не начинается приемка. Например, громкоговоритель есть, но сообщение неразборчиво. Указатель висит, но его закрывает рекламная конструкция. Дверь со СКУД не разблокируется в нужном сценарии.

Какие документы нужны заказчику

После работ у заказчика должен остаться комплект, по которому систему можно обслуживать и проверять. Его состав зависит от объекта и договора, но обычно важны схемы, акты, паспорта оборудования, инструкции, результаты проверок и документы по пусконаладке.

Отдельно стоит запросить схему зон оповещения и список оборудования. Управляющая компания или ответственный за пожарную безопасность должны понимать, что где установлено, как запускается и что делать при неисправности.

Если система интегрирована с АПС, СКУД или аварийным освещением, документация должна отражать эту связь. Иначе при обслуживании одна система может быть исправна отдельно, но сценарий эвакуации в целом работать неправильно.

Чек-лист заказчика

1. Проверить актуальные разрешительные документы подрядчика на заявленный вид работ.

2. Убедиться, что проектное решение учитывает планировку, людей и пути эвакуации.

3. Проверить состав оборудования в смете.

4. Уточнить зоны оповещения и сценарии запуска.

5. Проверить связь СОУЭ с АПС и другими системами объекта.

6. Провести тест слышимости и видимости в ключевых зонах.

7. Получить схемы, инструкции и документы по проверке.

8. Назначить ответственных за эксплуатацию и обслуживание.

Как подойти к задаче без лишних рисков

СОУЭ нельзя делать как декоративную часть объекта. Это инженерная система, которая должна быть согласована с планировкой, людьми, пожарной автоматикой, электропитанием и эксплуатацией.

Если объект строится или реконструируется, лучше закладывать СОУЭ вместе с АПС, эвакуационным освещением, СКУД и электромонтажом. Так меньше конфликтов по трассам, питанию, потолкам и срокам.

«ПроТок» работает с комплексными инженерными кабельными системами, поэтому может рассматривать СОУЭ не изолированно, а в связке с электромонтажом, слаботочными линиями, щитовыми, СКУД и эксплуатацией объекта. Перед началом работ важно отдельно подтвердить актуальный состав услуг и разрешительные документы.

FAQ

СОУЭ и пожарная сигнализация — это одно и то же?

Нет. АПС обнаруживает событие, а СОУЭ оповещает людей и помогает управлять эвакуацией. На объекте эти системы должны работать согласованно.

Можно ли поставить СОУЭ без проекта?

Для коммерческого объекта это рискованно. Нужно учитывать планировку, пути эвакуации, зоны, оборудование и требования к системе.

Что важнее: громкость или разборчивость сообщения?

Важны оба параметра. Сообщение должно быть слышно и понятно в реальных условиях объекта, включая фоновый шум.

Нужно ли проверять подрядчика перед заказом работ?

Да. Для работ по пожарной автоматике заказчик должен проверять актуальные разрешительные документы и состав услуг подрядчика.

Какие системы связаны с СОУЭ?

Обычно это АПС, эвакуационное освещение, СКУД, электропитание, иногда дымоудаление и диспетчеризация.

Что проверять при приемке СОУЭ?

Запуск, зоны, слышимость, видимость указателей, резервное питание, документацию и понимание сценариев ответственными лицами.

Нужна система оповещения для коммерческого объекта? Начните с обследования, сценариев эвакуации и проверки состава работ. Специалисты «ПроТок» помогут оценить объект и подобрать инженерное решение без лишних догадок.
