Открытая прокладка кабеля: когда применяют, как защитить и принять работу

Когда открытая прокладка подходит

Открытая трасса часто применяется в технических помещениях, на складах, в производственных и коммерческих зданиях, где важны ремонтопригодность и возможность расширения. Решение зависит от проекта, архитектуры и условий эксплуатации.

Открытая прокладка удобна, когда кабель нужно регулярно осматривать, добавлять новые линии или быстро находить участок для ремонта. При этом трасса должна быть частью согласованного решения: с понятным началом и концом, защитой, креплением и доступом к соединениям.

В представительских помещениях кабельную трассу чаще скрывают или оформляют коробом, но даже в технической зоне нельзя забывать о внешнем виде и безопасности. Линия не должна мешать проходу, обслуживанию оборудования и работе смежных систем.

• объект допускает доступный для осмотра маршрут;

• кабель защищен от ударов, истирания, влаги и перегрева;

• крепления рассчитаны на массу и условия эксплуатации;

• трасса не нарушает требования к проходкам и эвакуационным путям.

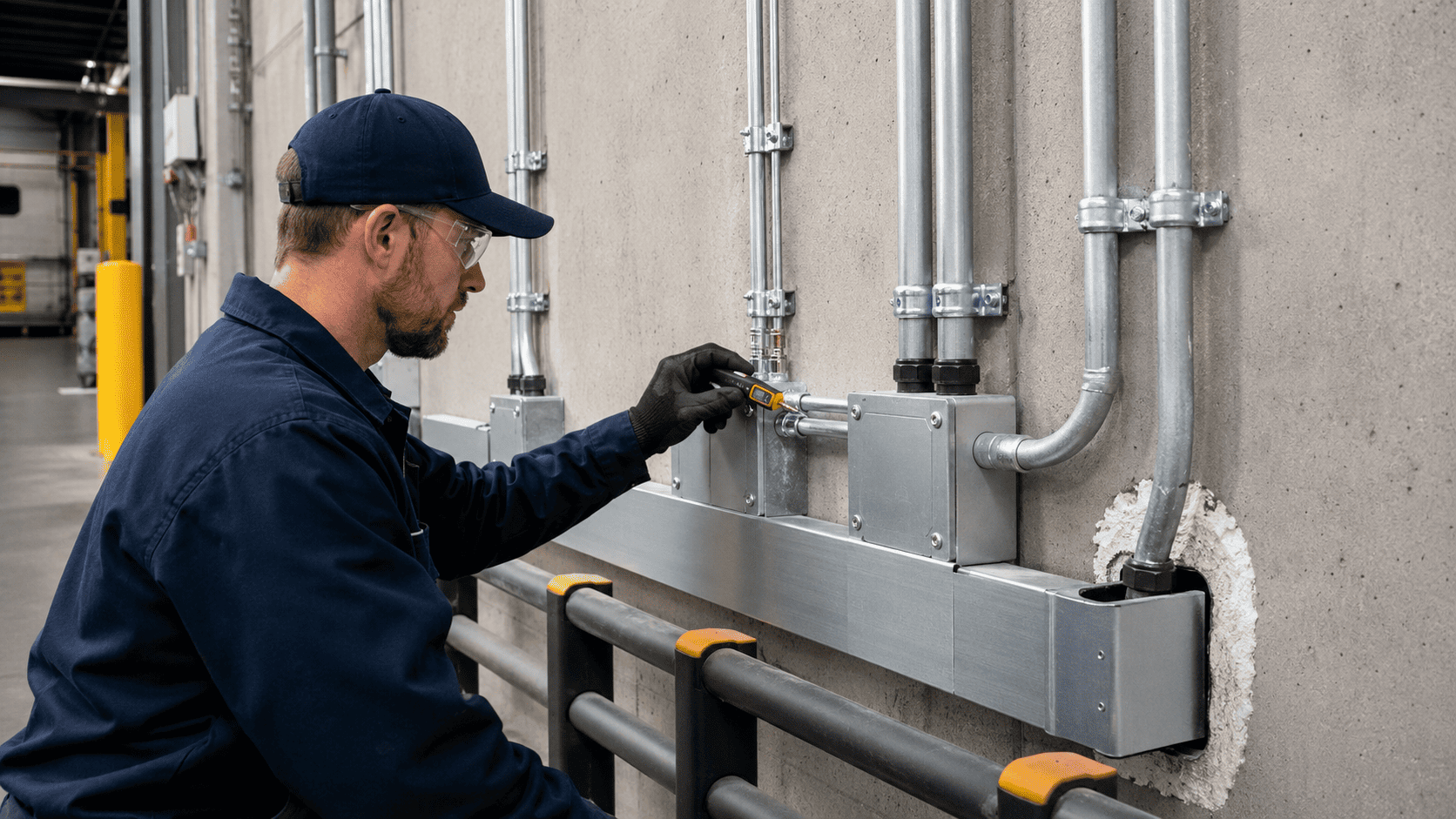

Лоток, короб или труба: как выбрать способ

Способ защиты выбирают по риску, а не по привычке монтажной бригады.

При выборе важно учитывать габариты, радиусы изгиба, возможность добавления новых линий и доступность крепежа. Слишком тесный короб затруднит ремонт, а слишком большой лоток без понятной организации быстро превращается в неуправляемую трассу.

• лоток подходит для организованной прокладки нескольких линий и удобного обслуживания;

• короб помогает закрыть кабель в видимой зоне и уменьшить риск случайного повреждения;

• труба или защитный рукав нужны там, где важна дополнительная механическая защита или требуется пройти сложный участок;

• комбинированное решение применяется на переходах, вертикальных спусках и вводах в оборудование.

Как защитить кабель на открытой трассе

Кабель должен быть защищен в местах, где на него могут воздействовать люди, тележки, инструмент, вода, пыль, ультрафиолет или соседние работы.

Защита включает не только оболочку кабеля, но и конструкцию трассы. Проверяют кромки после резки, закрывают потенциально опасные места, применяют подходящие вводы и не оставляют кабель висеть на разъёме. На вертикальных участках нагрузка должна передаваться на крепления, а не на подключенное оборудование.

Для влажных, горячих, пыльных и наружных зон требуется отдельная оценка среды. Нельзя автоматически переносить решение из сухого офиса в помещение с мойкой, технологическим оборудованием или воздействием солнца.

Если условия эксплуатации изменились после проектирования, маршрут и способ защиты нужно пересмотреть. Самый аккуратный монтаж не компенсирует неподходящий способ прокладки.

Порядок выполнения работ

Открытая трасса позволяет контролировать работу поэтапно. Этим преимуществом нужно пользоваться.

1. Разметить маршрут и проверить его на пересечения с инженерными системами, дверями, люками и зонами обслуживания.

2. Смонтировать опоры, лотки, короба или трубы, проверить прямолинейность и устойчивость.

3. Обработать места резки и установить элементы, защищающие оболочку от острых кромок.

4. Уложить кабели с разделением по назначению, без натяжения и заломов.

5. Промаркировать линии в начале, конце и в точках перехода или разветвления.

6. Провести визуальный контроль, выполнить предусмотренные измерения и зафиксировать фактический маршрут.

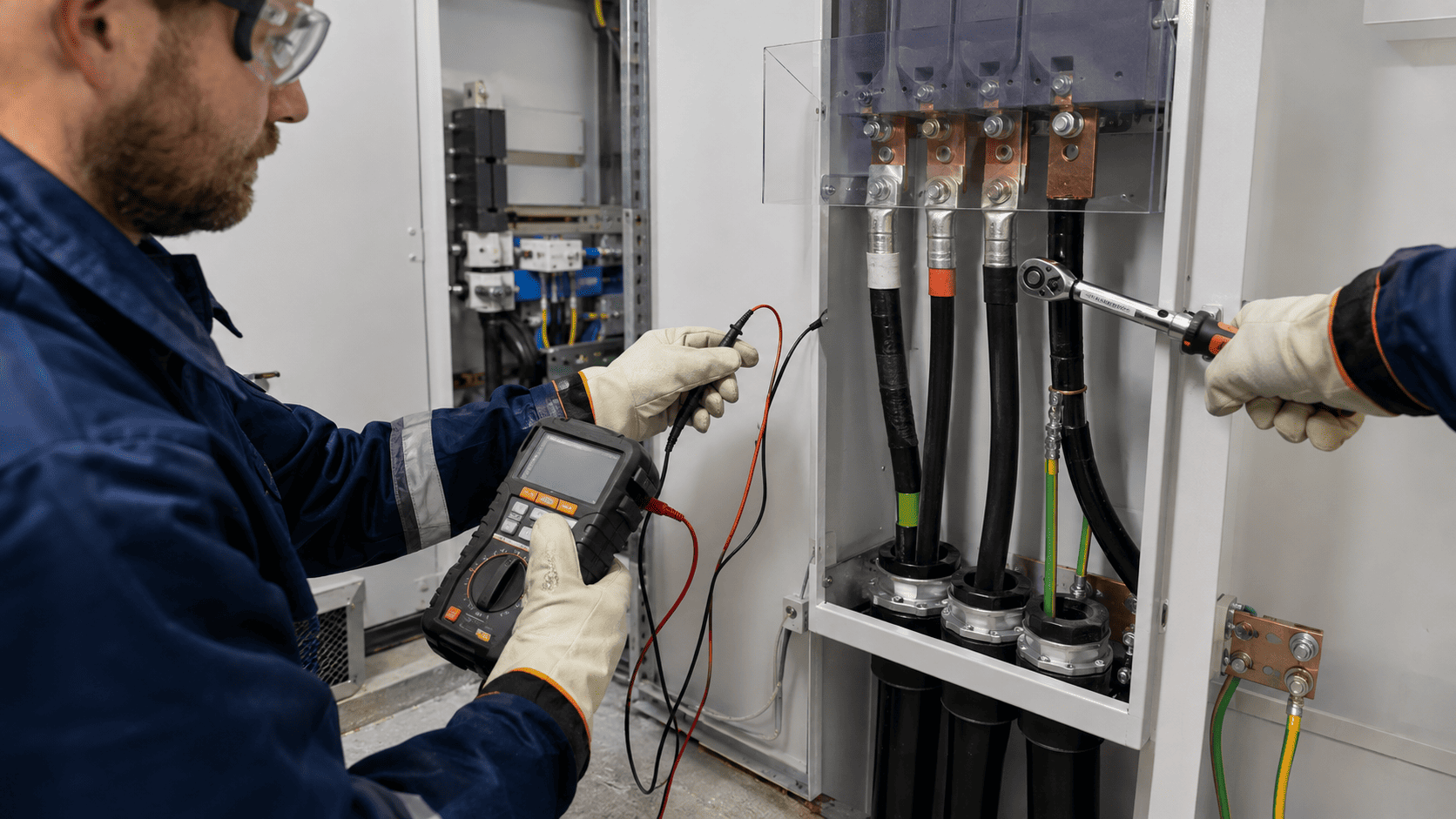

Приемка открытой прокладки

Приемка должна отвечать на два вопроса: безопасно ли проложен кабель и сможет ли другой специалист понять трассу без догадок.

Измерения и испытания зависят от типа линии и назначения системы. Для силовых линий это могут быть электрические измерения, для телекоммуникационных - тестирование канала, для систем безопасности - проверка работоспособности конкретных устройств и связей. Набор проверок формируют по проекту и документации на систему.

• кабель не лежит на острых кромках и не зажат крепежом;

• лотки, короба и трубы закреплены, их стыки и повороты выполнены аккуратно;

• маркировка не стирается и совпадает со схемой;

• проходы через стены и перегородки защищены и восстановлены согласно проекту;

• доступ к соединениям и оборудованию сохранен;

• исполнительная схема отражает изменения, сделанные на площадке.

Ошибки, которые выглядят незначительными

Кабель может быть подключен и работать, но монтаж всё равно будет слабым, если трасса не промаркирована, не защищена на поворотах или закрывает доступ к другому оборудованию. Проблема проявится при ремонте, расширении или расследовании неисправности.

Не стоит считать аккуратную укладку заменой проекту. Если несколько линий меняют маршрут на ходу, нужно обновить схему и проверить, что новое решение не создало помех, перегрева, механической нагрузки или нарушения защиты.

Мини-чек-лист перед передачей

• показать заказчику маршрут от источника до потребителя;

• проверить крепление на горизонтальных и вертикальных участках;

• сверить маркировку с кабельным журналом;

• сфотографировать закрываемые участки до отделочных работ;

• передать протоколы и схемы вместе с инструкцией по дальнейшему обслуживанию.

Вывод

Открытая прокладка кабеля становится надежной, когда она спроектирована как доступная и защищенная инженерная система. Для согласования трасс с силовыми и слаботочными разделами можно обратиться к странице электромонтажа внутренних сетей, а общий состав работ уточнить в разделе электромонтажных услуг.
