Проектирование видеонаблюдения под ключ: зоны обзора, архив, сеть, питание и смета

Проектирование видеонаблюдения под ключ: зоны обзора, архив, сеть, питание и смета

Система видеонаблюдения может стоить дорого и при этом почти не помогать бизнесу. Камеры есть, но лицо не видно. Архив нужен за две недели, а хранится только три дня. На парковке нельзя разобрать номер. Удаленный доступ зависает. После инцидента выясняется, что нужная зона оказалась слепой, а запись велась не со всех камер.

Такие проблемы появляются не из-за одной камеры, а из-за отсутствия нормального проектирования. Видеонаблюдение под ключ начинается не с вопроса «какие камеры купить», а с задач объекта: что нужно контролировать, какие события расследовать, кто смотрит архив, сколько хранить запись, как защитить сеть и как система связана с электрикой, СКС, СКУД и постом охраны.

Для офиса, склада, торгового центра, клиники, производства, ресторана, бизнес-центра или парковки проектирование видеонаблюдения — это часть инженерной безопасности. Ниже разберем, что должно входить в такой проект и как заказчику не переплатить за бесполезную систему.

Проектирование начинается со сценариев, а не с камер

Главная ошибка — считать систему по количеству камер. Десять камер могут закрыть объект лучше, чем тридцать, если они стоят в правильных местах, дают нужную детализацию и записывают архив с подходящим качеством.

Сначала нужно сформулировать сценарии. Например: видеть входы и выходы, контролировать кассовую зону, фиксировать погрузку на складе, разбирать конфликт с посетителем, контролировать въезд и выезд транспорта, видеть проходы между стеллажами, получать картинку с периметра ночью, быстро найти событие в архиве.

После этого определяют зоны обзора, требования к детализации, типы камер, освещение, глубину архива, сеть, питание, хранение, удаленный доступ и интеграции. Только затем появляется смета.

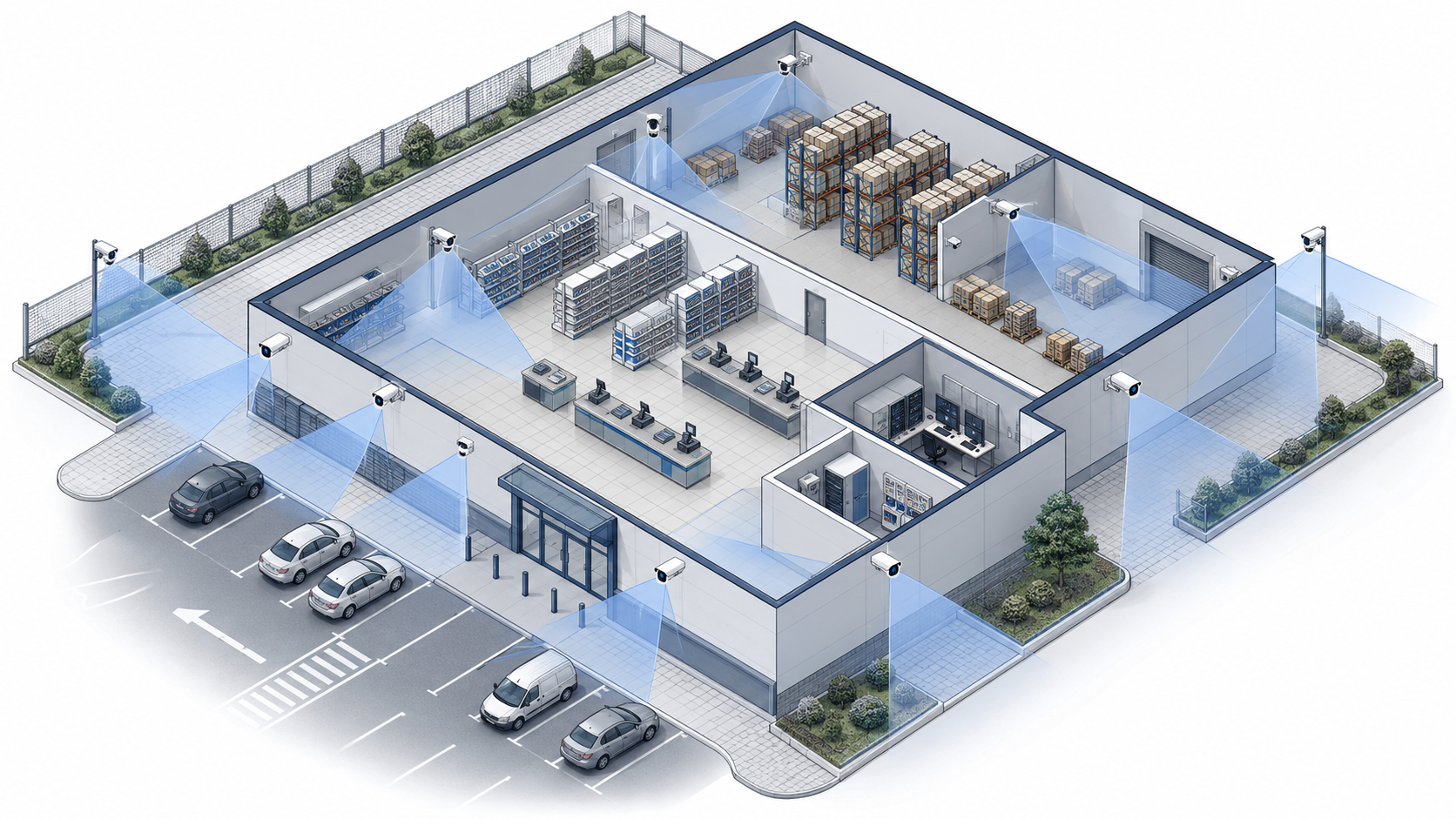

Какие зоны нужно учитывать

У каждого объекта свои риски, но для бизнеса чаще всего проектируют наблюдение по функциональным зонам.

• Входные группы: лица посетителей, сотрудников, подрядчиков, курьеров.

• Кассовые и расчетные зоны: операции, спорные ситуации, действия персонала.

• Склад и погрузка: приемка товара, отгрузка, ворота, рампы, проходы между стеллажами.

• Периметр и парковка: въезды, выезды, номера автомобилей, ночной режим.

• Коридоры и общие зоны: перемещение людей и контроль доступа.

• Технические помещения: серверные, щитовые, склад оборудования, инженерные узлы.

• Пост охраны или ресепшен: удобная раскладка камер и быстрый доступ к архиву.

Для каждой зоны нужно понимать не просто направление камеры, а задачу изображения. Где нужно распознать лицо, где достаточно общего обзора, где нужно видеть номер автомобиля, а где важно контролировать факт движения.

Качество изображения: почему угол обзора важнее мегапикселей

Высокое разрешение само по себе не гарантирует полезную картинку. Если камера установлена слишком высоко, смотрит под неправильным углом или перекрыта вывеской, стеллажом, колонной, дверью или источником света, изображение не решит задачу.

При проектировании оценивают расстояние до объекта, ширину сцены, высоту установки, освещение, встречную засветку, ночной режим, погодные условия, вибрации и возможность обслуживания камеры. Для улицы важны корпус, герметичность, температура эксплуатации, защита кабельных соединений и питание.

Правильный вопрос заказчика звучит так: «Что я смогу доказать по этой записи?» Если по видео нельзя понять, кто вошел, что взял, куда поехал автомобиль или когда произошел инцидент, камера установлена формально.

Архив и хранение: сколько дней нужно бизнесу

Архив часто недооценивают. На этапе сметы кажется, что главное — купить камеры, а хранение «как-нибудь настроится». Но именно архив нужен после инцидента. Если запись уже перезаписалась, система не помогла.

Глубина архива зависит от типа бизнеса. В магазине спор может всплыть через несколько дней. На складе разбирательство по отгрузке может начаться позже. В бизнес-центре или на парковке запись может понадобиться управляющей компании, арендатору или службе безопасности. Поэтому глубину хранения лучше задавать не абстрактно, а по реальным сценариям.

На объем архива влияют количество камер, разрешение, частота кадров, кодек, битрейт, запись постоянно или по движению, расписание, качество ночной съемки и резервирование. Если это не посчитать заранее, система может хранить меньше, чем нужно, или потребовать срочной докупки дисков и серверов.

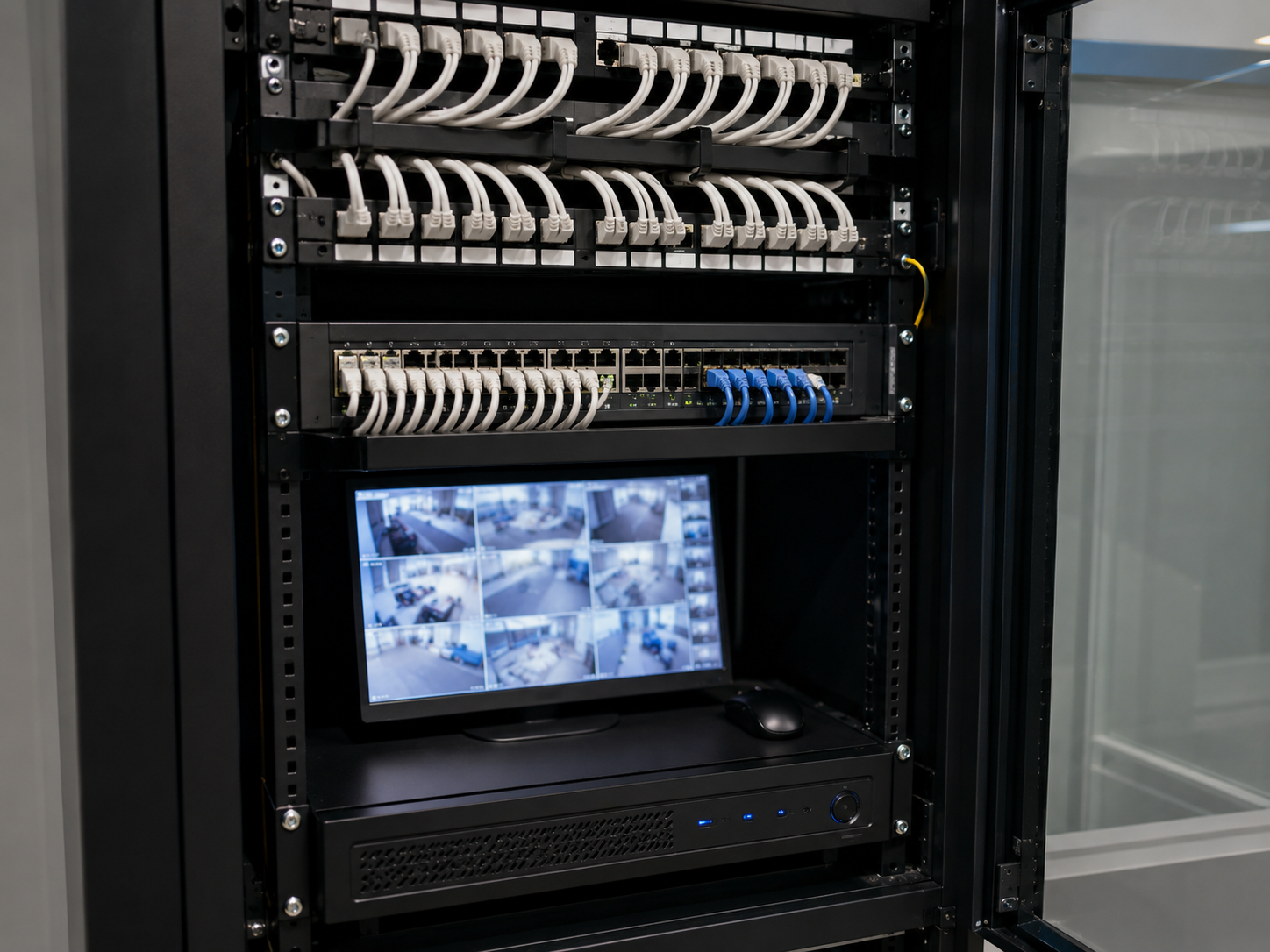

Сеть и питание: слабое место многих систем

Современное видеонаблюдение часто работает по IP-сети. Это удобно, но делает систему зависимой от качества СКС, коммутаторов, PoE-бюджета, шкафов, ИБП, маршрутизации, удаленного доступа и настроек безопасности.

Проблемы появляются, когда камеры подключают к случайной офисной сети без расчета нагрузки. В результате пропадает изображение, тормозит архив, перегреваются коммутаторы, не хватает PoE-питания, удаленный доступ нестабилен, а IT-отдел не понимает, кто отвечает за эту часть системы.

В проекте нужно предусмотреть кабельные трассы, точки подключения, коммутационные шкафы, PoE-коммутаторы, резерв питания, защиту от перенапряжений для улицы, разграничение доступа и безопасный удаленный просмотр. Для крупных объектов видеонаблюдение лучше проектировать вместе с СКС, а не отдельно от нее.

Интеграция со СКУД и охранной инфраструктурой

Видеонаблюдение редко живет само по себе. В коммерческом объекте оно связано со СКУД, охранной сигнализацией, постом охраны, домофонией, электропитанием, серверной и иногда пожарными системами в части организационных сценариев безопасности.

Интеграция со СКУД помогает быстро сопоставить событие доступа и видеозапись: кто вошел, когда приложил карту, какая дверь открылась, кто прошел следом. Для бизнес-центров, складов, производств и офисов это часто важнее, чем просто смотреть онлайн-картинку.

При проектировании нужно заранее решить, будет ли единая система, кто администрирует права, где хранятся события, какие камеры привязаны к дверям, воротам и турникетам, как охрана получает тревожные события и как быстро можно найти нужный фрагмент архива.

Что влияет на стоимость проекта и сметы

Цена видеонаблюдения складывается не только из камер. На смету влияют обследование объекта, проектирование, кабельные линии, высота монтажа, типы камер, сервер или регистратор, диски, коммутаторы, шкафы, ИБП, настройка удаленного доступа, интеграции, пусконаладка и обслуживание.

Иногда заказчик сравнивает две сметы только по количеству камер и видит, что одна дешевле. Но внутри может не быть архива нужной глубины, нормального питания, запасов по сети, защиты уличных соединений, документации и пусконаладки. Такая экономия проявляется позже: камера зависает, архив отсутствует, запись не экспортируется, а сеть перегружена.

Правильная смета должна быть читаемой: что входит в оборудование, что входит в монтаж, как рассчитано хранение, какие работы по настройке выполняются, какие документы передаются и что не входит в базовый объем.

Типовые ошибки при проектировании видеонаблюдения

• Считать систему по количеству камер, а не по зонам и сценариям.

• Не учитывать ночной режим, засветку, высоту установки и реальные углы обзора.

• Не рассчитывать архив и думать о хранении после монтажа.

• Подключать камеры к неподготовленной офисной сети.

• Не закладывать резерв питания для критичных камер и оборудования.

• Не разделять права доступа к архиву и настройкам.

• Не связывать видеонаблюдение со СКУД там, где это нужно для расследования событий.

• Не передавать заказчику схемы, пароли, инструкции и регламент обслуживания.

Все эти ошибки не всегда видны в день сдачи. Они проявляются, когда происходит инцидент и нужно быстро найти качественную запись.

Чек-лист заказчика перед утверждением проекта

1. Для каждой камеры понятна задача: обзор, лицо, номер, касса, ворота, проход, периметр.

2. Проверены слепые зоны и препятствия: колонны, стеллажи, двери, вывески, деревья, оборудование.

3. Определена глубина архива и качество записи.

4. Рассчитаны сеть, PoE-питание, коммутаторы, сервер или регистратор.

5. Предусмотрено резервное питание для критичных узлов.

6. Понятно, кто имеет доступ к онлайн-видео и архиву.

7. Продумана интеграция со СКУД, если объект использует контроль доступа.

8. В смете отдельно видны оборудование, монтаж, настройка, пусконаладка и документация.

9. Есть план обслуживания после запуска.

10. Заказчик понимает, как быстро найти и экспортировать нужный фрагмент записи.

Что получает заказчик при проектном подходе

Проектный подход делает систему видеонаблюдения управляемой. Заказчик понимает, какие зоны закрыты, почему выбраны эти камеры, сколько хранится архив, где проходит кабель, что стоит в шкафах, кто отвечает за доступ и как обслуживать систему.

Для бизнеса это снижает риск лишних затрат. Не нужно потом срочно переносить камеры, докупать диски, менять коммутаторы, прокладывать новые линии или объяснять службе безопасности, почему запись не помогла.

«ПроТок» работает с видеонаблюдением, СКС, СКУД и электромонтажом комплексно. Это важно для объектов, где камера зависит не только от самой камеры, но и от питания, сети, кабельных трасс, шкафов, удаленного доступа и будущего обслуживания.

FAQ

Можно ли спроектировать видеонаблюдение без выезда на объект?

Для предварительной оценки можно использовать планы и фото, но точное проектирование лучше делать после обследования. На объекте видны реальные углы, препятствия, освещение, трассы и места установки оборудования.

Сколько камер нужно для объекта?

Количество камер зависит от задач, зон контроля, детализации, планировки и требований к архиву. Правильно считать не камеры, а сценарии безопасности.

Что важнее: разрешение камеры или место установки?

Оба фактора важны, но неправильное место установки может испортить даже дорогую камеру. Нужно учитывать высоту, угол, свет, расстояние и задачу изображения.

Как понять, сколько дней хранить архив?

Глубину архива выбирают по бизнес-сценариям: когда обычно обнаруживают инциденты, кто запрашивает записи, какие зоны критичны и как быстро служба безопасности разбирает спорные ситуации.

Нужно ли связывать видеонаблюдение со СКУД?

Если на объекте есть контроль доступа, интеграция часто полезна. Она помогает сопоставлять проходы, открытие дверей и видеозапись.

Почему видеонаблюдение зависит от СКС?

IP-камеры передают данные по сети и часто питаются через PoE. Если кабельная система, коммутаторы и питание не рассчитаны, видеонаблюдение будет работать нестабильно.

Что должно остаться у заказчика после монтажа?

Схемы, список оборудования, учетные данные, инструкции, настройки доступа, информация по архиву, гарантийные документы и рекомендации по обслуживанию.

Если нужна система видеонаблюдения, которая действительно помогает службе безопасности, начните с обследования и проектирования. «ПроТок» подберет решение под зоны объекта, архив, сеть, питание и будущую эксплуатацию.
