Прокладка кабеля в траншее: нормы, этапы, защита линии и типичные ошибки

Прокладка кабеля в траншее: нормы, этапы, защита линии и типичные ошибки

Прокладка кабеля в траншее кажется простой только со стороны: выкопали землю, уложили кабель, засыпали. На коммерческом объекте такая логика быстро приводит к проблемам. Линия может пересечь существующие коммуникации, оказаться без защиты, не пройти приемку, повредиться при будущих земляных работах или стать причиной задержки подключения объекта.

Для склада, производственной базы, торгового комплекса, бизнес-центра, частной территории или объекта с наружным освещением подземная кабельная линия — часть внешнего электроснабжения. Она должна быть спроектирована, защищена, зафиксирована в исполнительной документации и понятна для эксплуатации.

Главная задача заказчика — не просто получить траншею с кабелем, а получить надежную линию, которую можно безопасно эксплуатировать, обслуживать и не повредить при следующей реконструкции территории.

Когда выбирают прокладку кабеля в траншее

Подземная прокладка нужна, когда питание или наружное освещение нужно подвести к отдельному зданию, складу, въездной группе, парковке, КТП, щитовой, насосной, КПП, рекламной конструкции или технологическому оборудованию на территории.

В отличие от воздушной линии, подземная трасса не портит внешний вид объекта, меньше зависит от ветровых нагрузок и не мешает проезду техники. Но она сложнее в подготовке: нужно учитывать грунт, существующие сети, глубину, пересечения, защиту, сигнальную ленту, исполнительную схему и будущие работы на участке.

Выбор между подземной и воздушной линией нельзя делать только по цене. Нужно смотреть на назначение объекта, требования сетевой организации, безопасность территории, перспективу развития и стоимость возможных переделок.

С чего начинается работа: обследование трассы

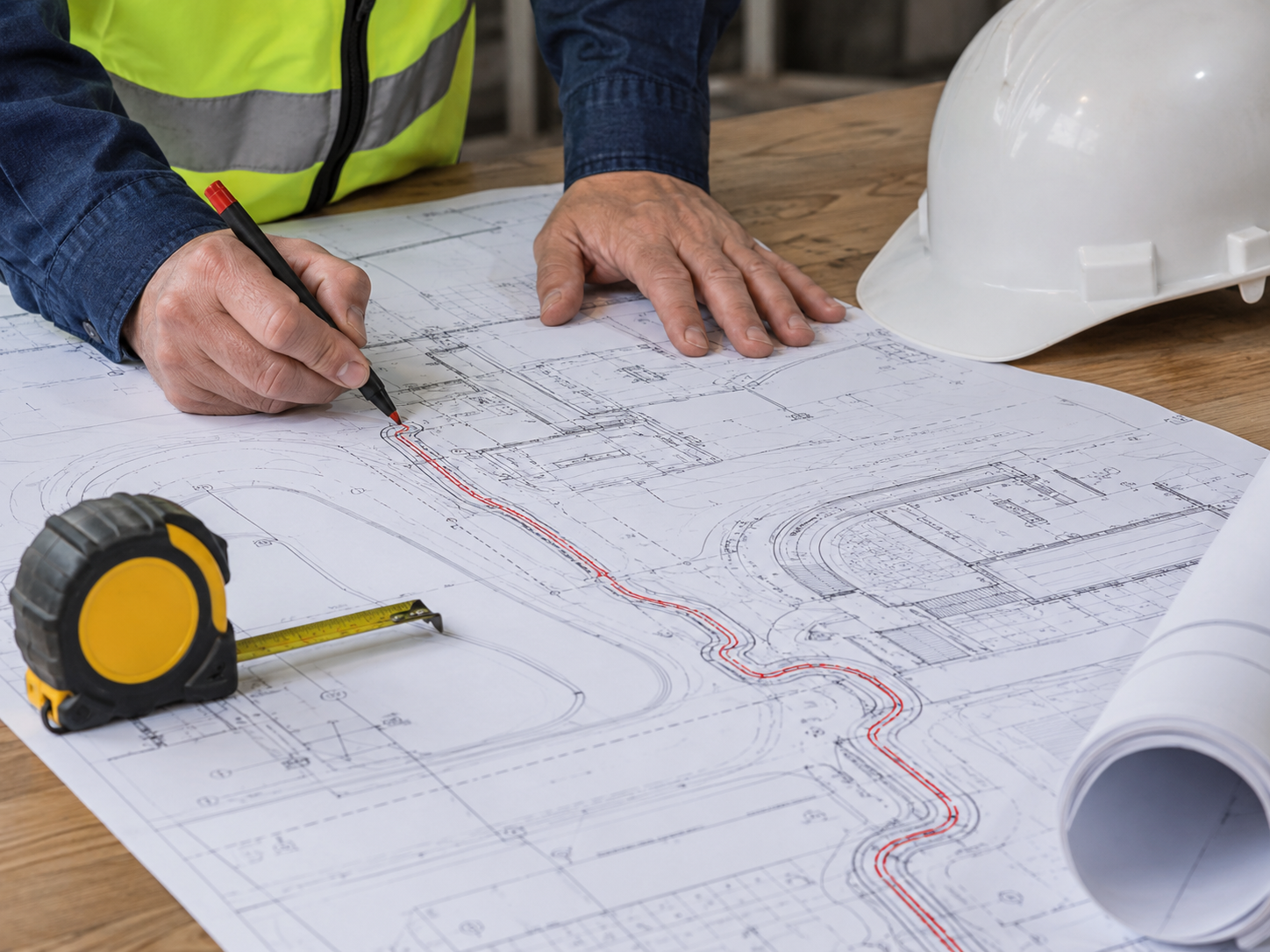

Правильная прокладка кабеля начинается до земляных работ. Сначала определяют маршрут: откуда линия выходит, куда приходит, какие коммуникации пересекает, где будут повороты, колодцы, вводы в здания и точки обслуживания.

На действующей территории важно проверить водопровод, канализацию, газ, связь, ливневку, существующие электрические линии, фундаменты, заборы, дорожное покрытие, деревья и места проезда техники. Ошибка на этом этапе может остановить работы или привести к повреждению чужой коммуникации.

Если объект строится или реконструируется, трассу нужно согласовать со смежниками: дорожниками, благоустройством, наружным освещением, слаботочными системами, ландшафтом, охраной периметра. Подземная линия живет десятилетиями, поэтому ее нельзя прокладывать по принципу «как сейчас удобнее копать».

Основные этапы прокладки кабеля в траншее

1. Обследование объекта и выбор трассы.

2. Согласование маршрута, глубины, пересечений и мест ввода.

3. Разметка трассы на местности.

4. Земляные работы механизированным или ручным способом.

5. Подготовка основания и песчаной постели, если она предусмотрена решением.

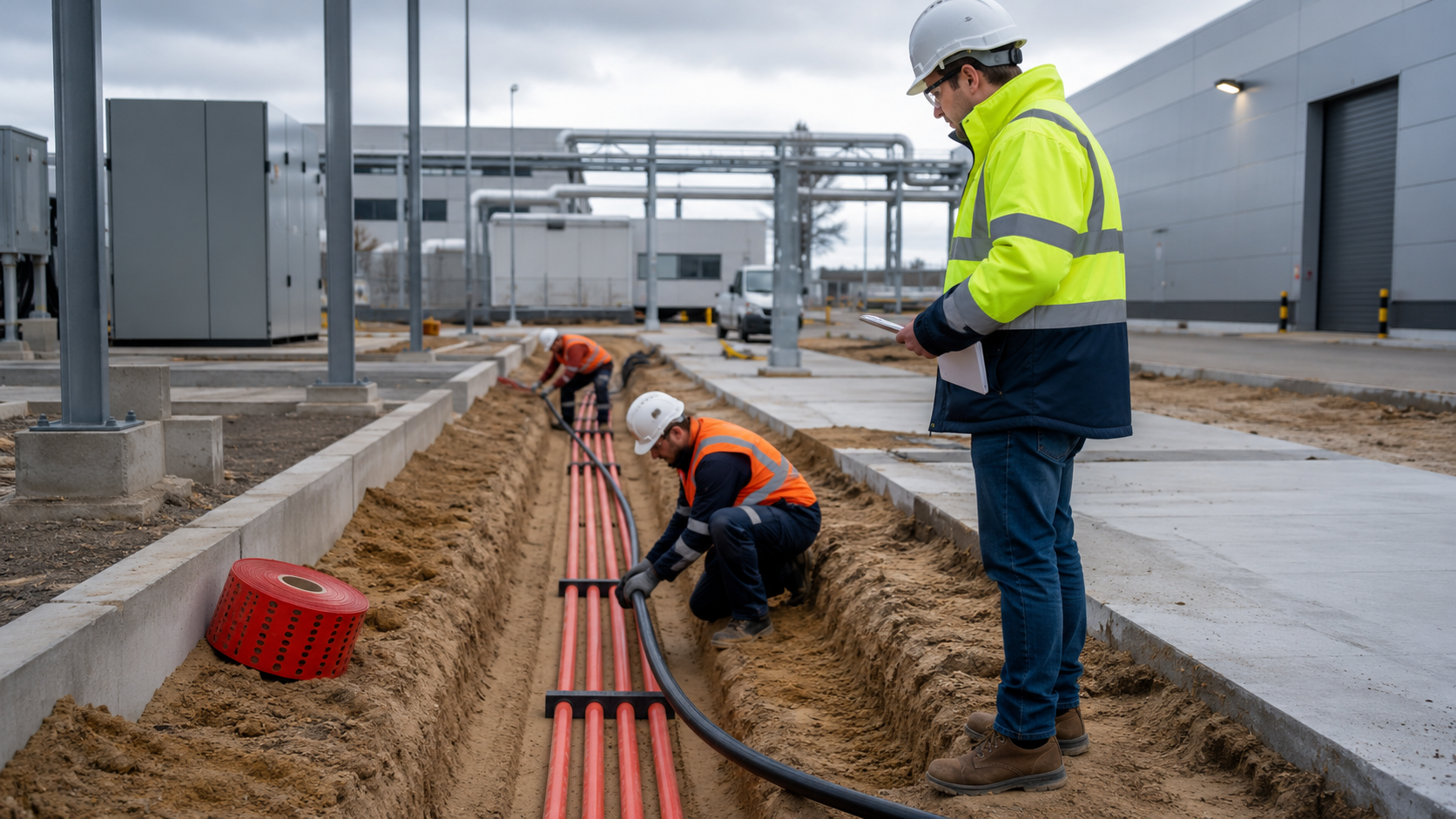

6. Укладка кабеля или защитной трубы.

7. Защита линии от механических повреждений.

8. Прокладка сигнальной ленты.

9. Обратная засыпка и уплотнение грунта.

10. Исполнительная фиксация трассы и передача документов заказчику.

Каждый этап важен. Например, качественный кабель не спасет ситуацию, если его уложили без учета будущего проезда тяжелой техники или не зафиксировали фактическое положение линии на плане.

Защита кабельной линии

Подземный кабель должен быть защищен от механических повреждений, влаги, деформации грунта и случайного вскрытия. Конкретное решение зависит от проекта, типа кабеля, условий трассы и требований объекта.

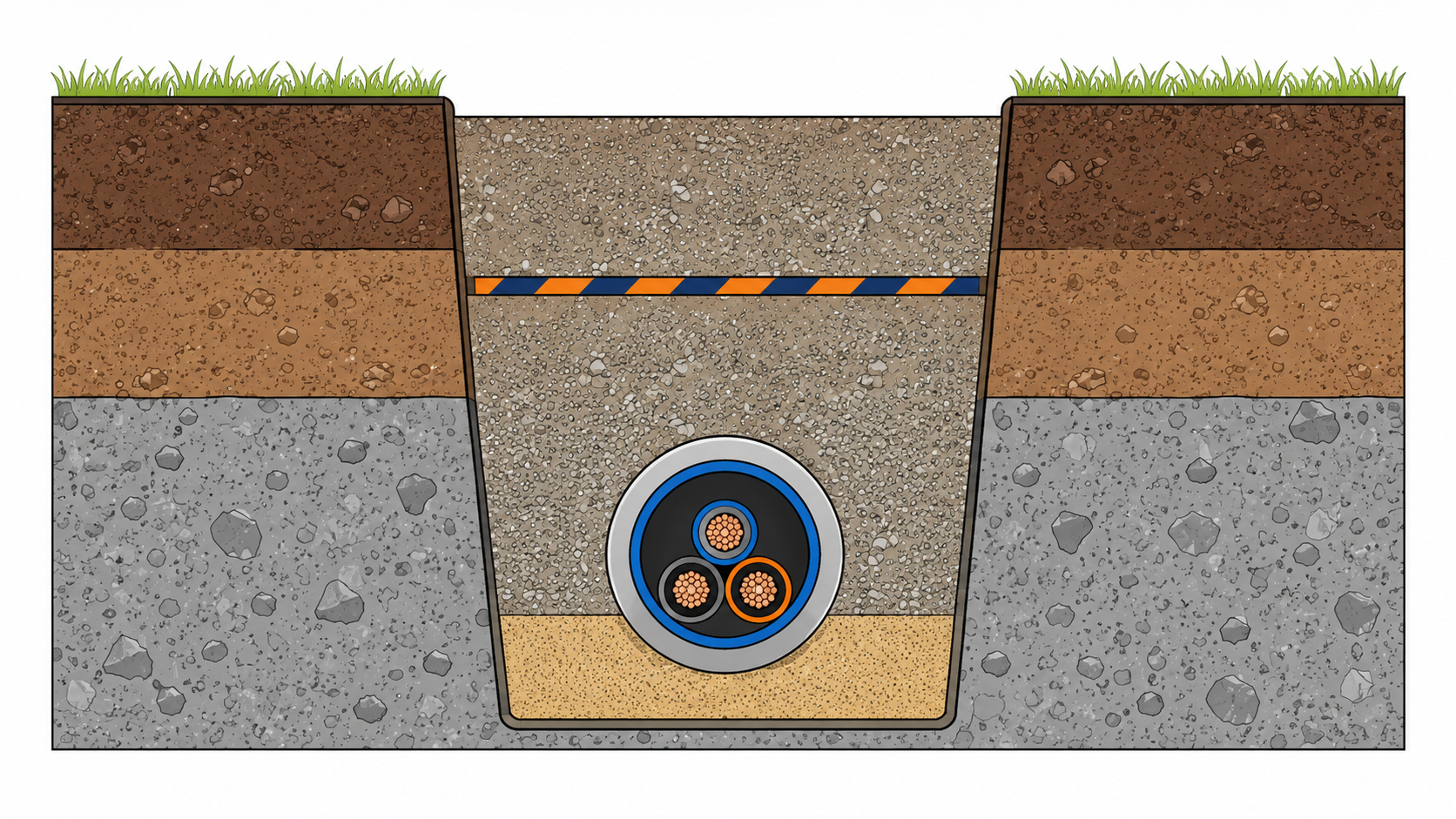

Часто применяют песчаную постель, защитные трубы, плиты или другие элементы защиты на ответственных участках, а также сигнальную ленту выше кабеля. Если через несколько лет на территории начнут копать, сигнальная лента должна предупредить рабочих, что ниже проходит кабельная линия.

Отдельно нужно продумать вводы в здания и шкафы. Именно в местах ввода часто появляются проблемы: повреждение оболочки, отсутствие герметизации, неудобный радиус изгиба, незащищенный участок, вода в трубе, отсутствие маркировки.

Что влияет на стоимость работ

Стоимость прокладки кабеля в траншее складывается не только из длины кабеля. На смету влияют тип грунта, глубина, наличие асфальта или плитки, необходимость ручной копки, пересечения с коммуникациями, защитные трубы, песчаная постель, сигнальная лента, восстановление благоустройства, техника, доставка материалов, исполнительная документация.

Две траншеи одинаковой длины могут отличаться по цене в несколько раз. Прямая трасса по свободному грунту и линия через действующую территорию с асфальтом, сетями и ограниченным доступом — разные задачи.

Заказчику важно смотреть не только на цену за метр. Нужно понимать, что входит в работу: только копка или полный цикл с кабелем, защитой, вводами, засыпкой, маркировкой, проверкой и документами.

Типовые ошибки

• Начать земляные работы без обследования существующих коммуникаций.

• Выбрать кратчайший маршрут, не учитывая будущую застройку или благоустройство.

• Не предусмотреть защиту на участках проезда транспорта.

• Не уложить сигнальную ленту или не зафиксировать трассу в исполнительной схеме.

• Сделать неудобные вводы в здание или щитовую.

• Не согласовать пересечения со смежными сетями.

• Не оставить заказчику понятную схему с привязками.

• Сравнивать сметы только по цене за метр, не проверяя состав работ.

Такие ошибки редко видны сразу. Линия может работать в день сдачи, но проблема проявится при первом ремонте территории, просадке грунта, подключении новой нагрузки или случайной раскопке.

Что проверить при приемке

1. Трасса соответствует согласованному маршруту.

2. Все изменения зафиксированы на плане.

3. Кабель защищен на ответственных участках.

4. Вводы выполнены аккуратно и доступны для обслуживания.

5. Есть маркировка линии и понятное обозначение в щите.

6. Переданы исполнительные схемы с фактической трассой.

7. Есть фотофиксация до обратной засыпки, если это согласовано.

8. Работы по благоустройству восстановлены в согласованном объеме.

9. Понятно, кто отвечает за дальнейшее обслуживание линии.

10. Состав работ совпадает со сметой и договором.

Как помогает подрядчик с опытом внешних сетей

Прокладка кабеля в траншее требует не только монтажников, но и нормальной организации работ: обследования, согласования, понимания внешних сетей, работы с грунтом, защиты линии, документации и приемки.

«ПроТок» занимается электромонтажом внешних сетей, наружным освещением, подключением объектов к источникам питания и интеграцией с инфраструктурой объекта. Для заказчика это удобно: подрядчик видит не один кабель, а всю систему электроснабжения — от трассы до щита и дальнейшей эксплуатации.

Если линия нужна для коммерческого объекта, склада, территории, парковки или отдельного здания, лучше начинать с обследования трассы и понятной сметы. Это дешевле, чем переделывать кабельную линию после завершения благоустройства.

FAQ

Можно ли прокладывать кабель в траншее без проекта?

Для небольших задач иногда используют рабочее решение и схему, но для коммерческого объекта маршрут, защита, вводы и нагрузка должны быть согласованы и зафиксированы документально.

Что важнее: глубина траншеи или защита кабеля?

Важны оба фактора. Глубина, тип кабеля, защита, грунт и условия эксплуатации рассматриваются вместе.

Нужна ли сигнальная лента?

Она помогает предупредить о кабельной линии при будущих земляных работах. На практике отсутствие сигнальной ленты повышает риск случайного повреждения.

Почему траншея может стоить дороже ожидаемого?

На цену влияют грунт, пересечения, ручная копка, восстановление покрытия, защитные материалы, техника и документация.

Что должно остаться у заказчика после работ?

Исполнительная схема трассы, сведения о кабеле, фотофиксация при необходимости, документы по работам и понятная маркировка линии.

Можно ли использовать одну траншею для силовых и слаботочных линий?

Это нужно решать по проектному решению и условиям объекта. Важно соблюдать разделение, защиту и требования к совместной прокладке.
