Прокладка силового кабеля на объекте: сечение, способ монтажа и приемка

От чего зависит выбор силового кабеля

Сечение и конструкция кабеля определяются расчетной нагрузкой и условиями прокладки. Для одного и того же оборудования решение может отличаться в зависимости от длины линии, способа охлаждения, количества соседних кабелей и режима работы.

До монтажа нужно проверить проектную нагрузку, тип сети, допустимое падение напряжения, защитный аппарат, способ прокладки и условия окружающей среды. Важны также материал жил, тип изоляции, необходимость брони, требования к пожарной безопасности и совместимость с вводами оборудования.

Если исходные данные изменились - например, добавилось оборудование или поменялся маршрут, - выбор кабеля нельзя оставлять прежним автоматически. Корректировку фиксируют в рабочей документации и согласуют с ответственным проектировщиком.

Точный расчёт выполняют по проекту и действующей нормативной документации. Статья помогает проверить логику решения, но не заменяет расчет нагрузок и проектирование электроснабжения.

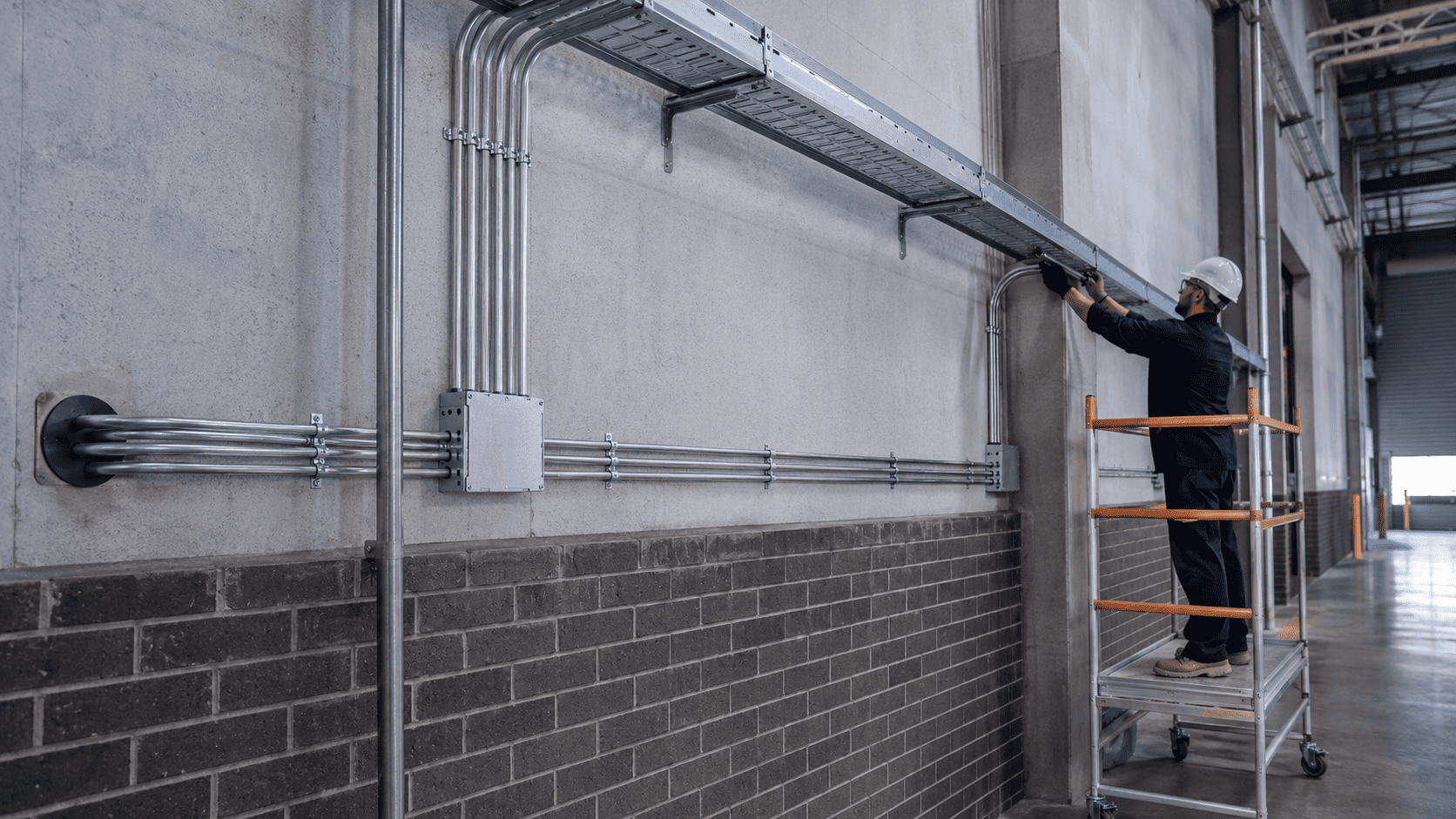

Способы прокладки на коммерческом объекте

Силовой кабель прокладывают по лоткам, в коробах, трубах, кабельных каналах или иным способом, который допускает проект и среда эксплуатации. Метод выбирают не только по удобству монтажа.

На этапе подготовки полезно получить не только схему, но и маршрутную ведомость: откуда и куда идёт линия, по какой трассе, где будут соединения, как выполняется ввод и чем подтверждается приемка. Это снижает риск ситуации, когда кабель физически проложен, но его назначение и фактическая длина непонятны.

• открытая прокладка на несущих системах - когда важны доступность и обслуживание;

• прокладка в коробе или трубе - когда нужна дополнительная защита от механического воздействия;

• прокладка по техническим помещениям и шахтам - с учетом доступа, пересечений и противопожарных преград;

• подземная или наружная прокладка - при специальных требованиях к защите от влаги, грунта, солнца и механических нагрузок.

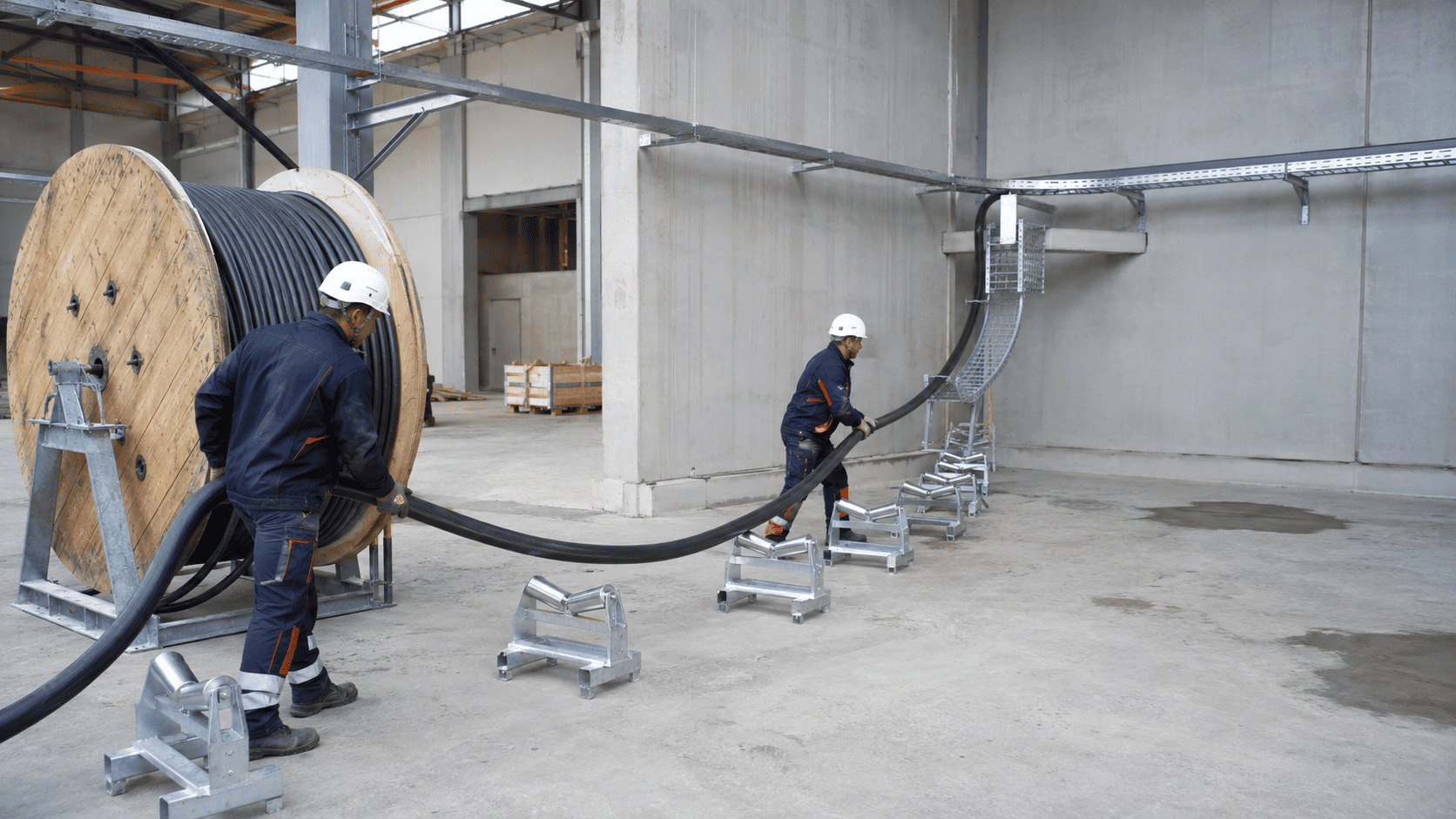

Как подготовить трассу и уложить кабель

До протяжки проверяют готовность лотков, проходок, опор и мест подключения. Кабель не должен принимать на себя нагрузку от лотка, острых кромок или соседних линий.

1. Сверить маршрут с проектом и убедиться, что трасса свободна от строительного мусора и конфликтов со смежными системами.

2. Проверить опоры, повороты, проходки и возможность протяжки без чрезмерного усилия.

3. Размотать кабель в правильном направлении, не допуская заломов, ударов и волочения по необработанной поверхности.

4. Уложить линию с соблюдением проектных радиусов, закрепить на вертикальных участках и защитить вводы.

5. Выполнить оконцевание по документации на оборудование, промаркировать кабель и оба конца жил.

6. Зафиксировать фактический маршрут и подготовить промежуточный контроль до закрытия трассы.

Оконцевание и подключение

Даже правильно проложенный кабель можно повредить неправильным подключением. Оконцевание выбирают по типу жилы, сечению, оборудованию и инструкции производителя.

Перед подключением проверяют длину разделки, состояние изоляции, качество контакта, защиту от натяжения и соответствие маркировки. Нельзя использовать случайные наконечники, крепёж или заменять технологию соединения только потому, что так быстрее на площадке.

В распределительных устройствах важно сохранить понятную логику групп и маркировку. Это помогает при испытаниях, локализации неисправности и дальнейшем обслуживании объекта.

• не оставлять жилы без защиты от случайного касания;

• не допускать механической нагрузки на клемму;

• не скрывать соединения в недоступных местах;

• не смешивать разные схемы маркировки в одной электроустановке.

Приемка силового кабеля

Приемка начинается с визуального контроля и заканчивается измерениями, которые определяются типом линии, проектом и действующими требованиями.

Для электрических линий могут потребоваться измерение сопротивления изоляции, проверка целостности цепей, проверка защитных проводников и другие испытания. Конкретный состав устанавливает специалист с учетом назначения установки. Важно не подменять протоколы визуальной фотографией или формальной отметкой в журнале.

• маршрут соответствует рабочей схеме и доступен для обслуживания;

• оболочка не повреждена, кабель закреплён и не пережат;

• вводы, проходки и места выхода защищены;

• маркировка читается с двух сторон и совпадает с документацией;

• оконцевание и подключение выполнены по проекту и инструкции оборудования;

• сформирован комплект актов, протоколов, схем и изменений по факту.

Что чаще всего приводит к переделкам

Кабель выбирают без проверки фактической нагрузки, а затем обнаруживают, что защита или маршрут не соответствуют проекту. Другой сценарий - трасса проложена с нужным кабелем, но без маркировки и исполнительной схемы. При следующем этапе работ линию принимают за резервную или подключают не к той группе.

Еще одна проблема - попытка сэкономить на несущей системе. Перегруженный лоток, редкие крепления и отсутствие защиты на вводах приводят к повреждению оболочки и затрудняют обслуживание. Стоимость исправления обычно включает не только материалы, но и демонтаж отделки или повторные испытания.

Как заказчику подготовиться к приемке

Заказчику не нужно самостоятельно выполнять электрические измерения, но полезно заранее определить, какие документы и контрольные точки должны быть переданы.

• утвердить перечень линий и зоны ответственности подрядчиков;

• согласовать, когда выполняется промежуточный осмотр до закрытия трасс;

• попросить показать фактические маршруты и маркировку;

• проверить соответствие протоколов конкретной установке;

• сохранить схемы и инструкции для эксплуатации, а не только акт завершения работ.

Вывод

Прокладка силового кабеля - это часть системы электроснабжения, поэтому её нельзя отделять от расчёта нагрузки, защиты, трассы и приемки. Если требуется проверить исходные данные и увязать монтаж с проектом, полезно начать со страницы проектирования электроснабжения, а для реализации посмотреть раздел электромонтажа под ключ.
