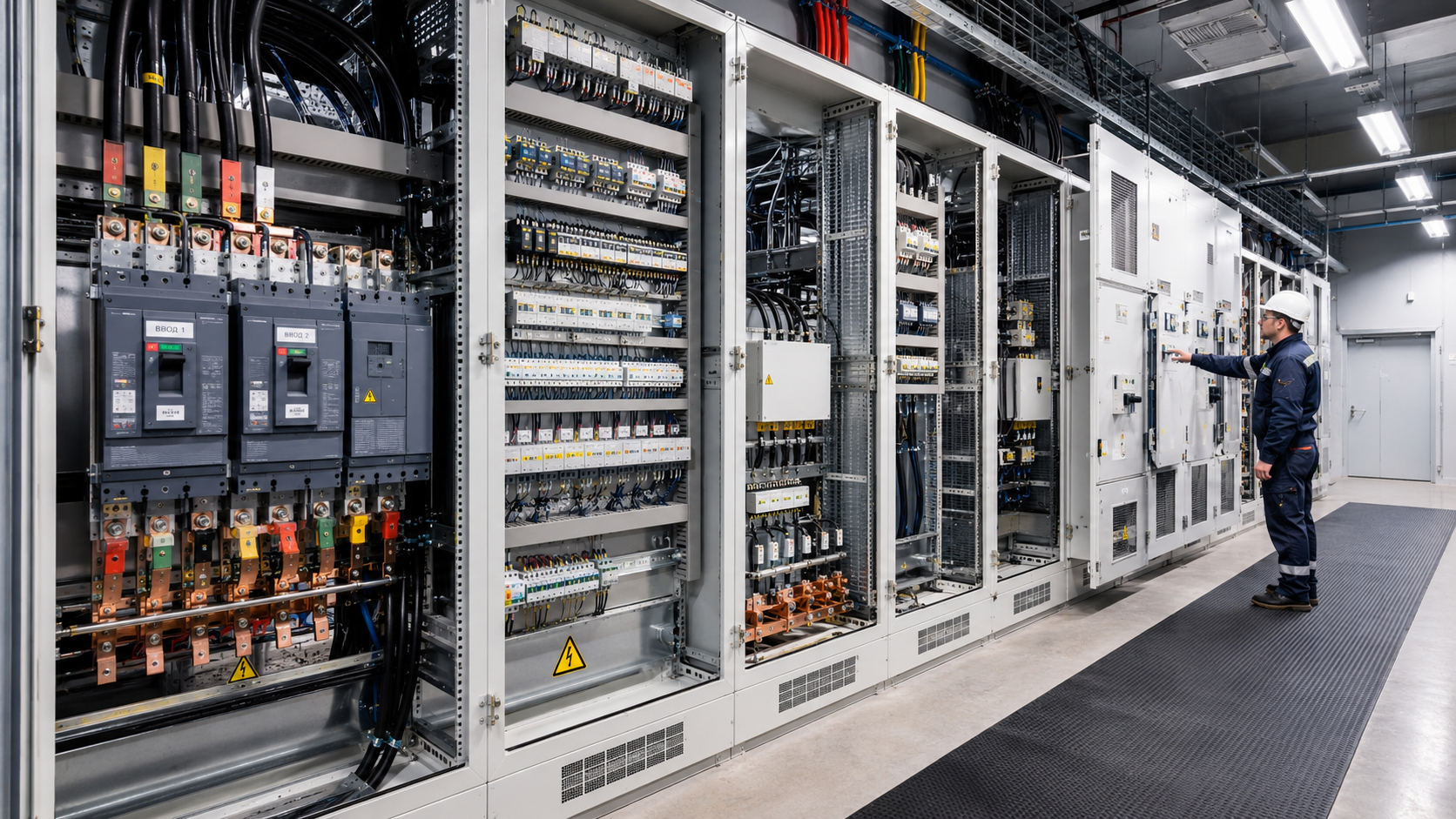

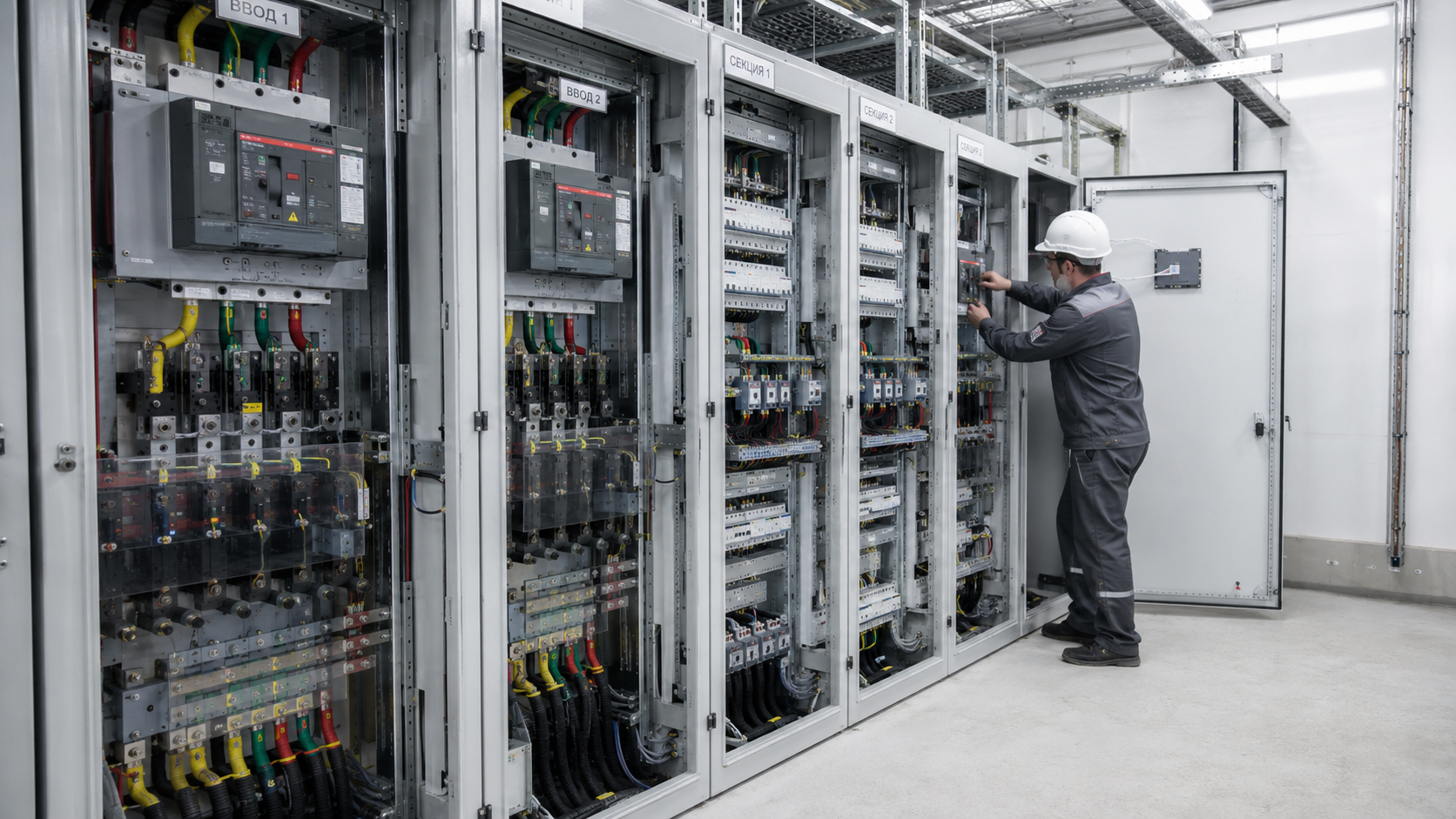

Распределительные щиты и ВРУ: виды, монтаж, требования ПУЭ

Что такое ВРУ и распределительный щит

Электроснабжение здания начинается не с розетки и не с выключателя. Главный элемент системы — это щитовое оборудование: вводные устройства, вводно-распределительные устройства, главные распределительные щиты, этажные и групповые щиты. Именно через них электроэнергия поступает на объект, распределяется по линиям, защищается от перегрузок, коротких замыканий и утечек тока.

ВРУ — вводно-распределительное устройство. Оно принимает питание от внешней сети, распределяет его по внутренним линиям здания и содержит аппараты защиты, коммутации, учета и иногда автоматики.

Распределительный щит — это щит, через который питание уходит на отдельные группы: освещение, розетки, вентиляцию, кондиционирование, насосы, технологическое оборудование, серверные, арендаторов, этажи или помещения.

Если объяснить проще: ВРУ — это главный «вход» электроэнергии в здание, а распределительные щиты — система развязки, которая направляет питание туда, где оно нужно.

Для коммерческих и производственных объектов качество щитового оборудования напрямую влияет на безопасность, надежность и удобство эксплуатации. Неправильно собранный щит может работать несколько месяцев без видимых проблем, а затем привести к перегреву, отключениям, пожару, остановке оборудования или отказу при проверке.

Основные виды щитового оборудования

На практике один объект почти никогда не обходится одним щитом. Например, в торговом помещении может быть ВРУ, отдельный щит освещения, силовой щит вентиляции, щит арендатора, щит учета и щит слаботочных систем. В производственном помещении дополнительно появляются щиты станков, насосов, компрессоров, автоматики и аварийного отключения.

На сайте «ПроТок» монтаж ВРУ и ГРЩ указан как один из ключевых этапов электроснабжения объектов наряду с прокладкой кабельных линий, установкой этажных щитов и пусконаладочными работами.

Чем ВРУ отличается от ГРЩ и распределительного щита

ВРУ и ГРЩ часто путают, потому что оба устройства могут стоять на вводе и распределять питание. Разница — в масштабе и функции.

ВРУ чаще используют как вводно-распределительное устройство здания или отдельного объекта. В нем могут находиться вводной автомат, рубильник, приборы учета, ограничители перенапряжения, шины PE и N, отходящие автоматы, УЗО, АВР и устройства контроля.

ГРЩ — это главный распределительный щит крупной системы электроснабжения. Он принимает питание от трансформаторной подстанции, распределяет нагрузку по секциям, этажам, корпусам, технологическим линиям или крупным потребителям.

Распределительный щит обычно находится ниже по схеме. Он не принимает питание от внешней сети напрямую, а распределяет его внутри объекта: по группам освещения, розеточным линиям, оборудованию или отдельным зонам.

Пример для бизнеса:

• ВРУ принимает питание на объект.

• ГРЩ распределяет питание по крупным направлениям.

• ЩР подает питание на этажи, офисы, торговые зоны или цеха.

• ЩО управляет освещением.

• ЩС питает силовое оборудование.

• АВР переключает питание на резерв при аварии основного ввода.

Зачем нужен грамотный монтаж щитов

Щит — это не просто металлический шкаф с автоматами. Это узел, в котором сходятся расчет нагрузки, защита кабельных линий, учет электроэнергии, безопасность персонала и удобство дальнейшего обслуживания.

Грамотно собранный щит решает несколько задач:

• принимает питание от внешней сети;

• распределяет нагрузку по линиям;

• защищает кабели от перегрузки и короткого замыкания;

• отключает поврежденные участки сети;

• снижает риск пожара;

• защищает людей от поражения током;

• позволяет быстро найти нужную линию;

• упрощает ремонт и эксплуатацию;

• дает возможность расширять систему без хаоса в схеме.

Плохой щит, наоборот, становится источником постоянных проблем: автоматы выбивает без понятной причины, линии не подписаны, кабели перегреваются, запас по месту отсутствует, нулевые и защитные проводники перепутаны, а любое обслуживание превращается в поиск «куда что подключено».

Требования ПУЭ к ВРУ и распределительным щитам

ПУЭ требует, чтобы на вводе в здание было установлено вводное устройство или вводно-распределительное устройство. В здании может быть одно или несколько ВУ/ВРУ, а при наличии нескольких обособленных потребителей рекомендуется устанавливать самостоятельное ВУ или ВРУ для каждого из них.

Также ПУЭ указывает, что ВУ, ВРУ и ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях. На вводе питающих линий должны устанавливаться аппараты управления, а автоматический выключатель может рассматриваться как аппарат защиты и управления.

Для торговых, административных, коммунальных и других обособленных помещений аппараты управления должны быть установлены на вводах питающих линий независимо от того, есть ли такие аппараты в начале питающей линии.

ПУЭ также описывает требования к размещению: ВУ, ВРУ и ГРЩ, как правило, устанавливают в электрощитовых помещениях, доступных только для обслуживающего персонала. Если щиты размещают вне электрощитовых, они должны находиться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Отдельно важно учитывать запреты по размещению. Электрощитовые помещения, ВУ, ВРУ и ГРЩ не допускается располагать под санузлами, душевыми, ванными, мойками и помещениями с мокрыми технологическими процессами, если не приняты специальные меры гидроизоляции.

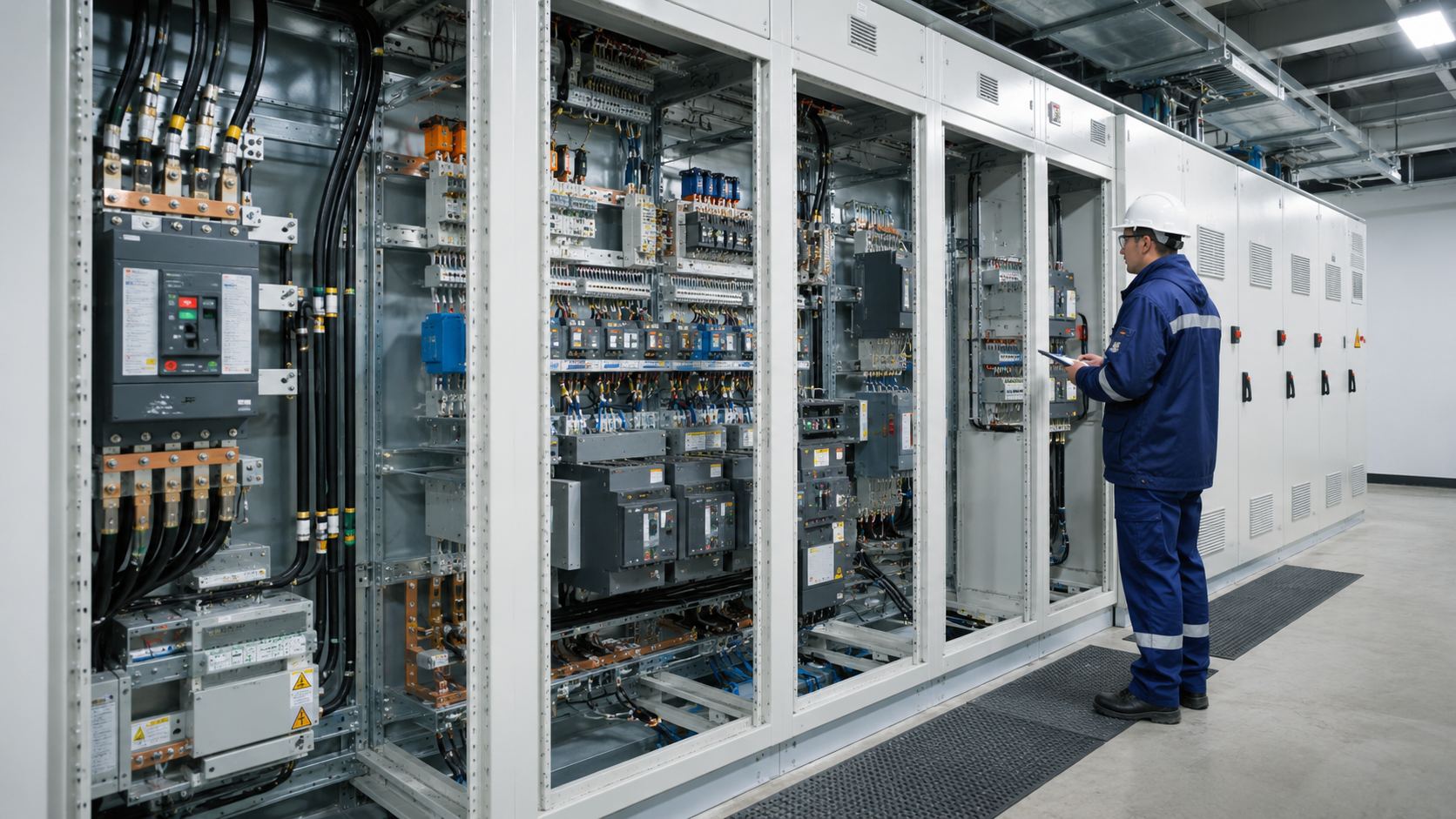

Что должно быть внутри ВРУ

Состав ВРУ зависит от объекта, мощности, категории надежности, технических условий, проекта и требований сетевой организации. Но чаще всего в ВРУ входят:

• вводной автоматический выключатель или рубильник;

• аппараты защиты отходящих линий;

• приборы учета электроэнергии;

• трансформаторы тока;

• шины N и PE;

• ограничители импульсных перенапряжений;

• УЗО или дифференциальная защита;

• секционные аппараты;

• аппаратура АВР;

• реле контроля фаз и напряжения;

• сигнальные лампы, измерительные приборы;

• клеммы, маркировка, кабельные вводы;

• заземляющая шина;

• внутренняя схема щита.

Для небольшого магазина или офиса ВРУ может быть относительно компактным. Для производственного здания, склада, ТЦ или административного объекта это уже полноценный шкаф или несколько шкафов с секциями ввода, учета, распределения, защиты и резервирования.

Этапы монтажа ВРУ и распределительных щитов

1. Обследование объекта

Перед монтажом нужно понять, какая мощность выделена, какие нагрузки будут подключены, сколько линий нужно вывести, где будет стоять щит, есть ли требования к резервированию, учету, автоматике и пожарной безопасности.

Для действующего объекта также оценивают состояние старой электропроводки, вводного кабеля, заземления, существующих щитов и возможности подключения нового оборудования.

2. Проектирование и расчет нагрузки

На этом этапе определяют схему электроснабжения, количество вводов, номиналы автоматов, сечения кабелей, типы защитных устройств, состав щита, запас по мощности и место для будущего расширения.

Ошибки в расчетах здесь особенно опасны. Если автомат выбран «на глаз», он может не защитить кабель. Если сечение кабеля занижено, линия будет перегреваться. Если не учесть пусковые токи оборудования, щит будет регулярно отключаться при запуске вентиляции, насосов, компрессоров или станков.

3. Сборка щита

Сборка включает установку корпуса, DIN-реек, шин, автоматов, УЗО, клемм, вводных аппаратов, счетчиков, трансформаторов тока, реле, устройств защиты от перенапряжений и других элементов.

Качественная сборка отличается аккуратной разводкой, правильной маркировкой, запасом по месту, надежной затяжкой контактов и понятной логикой расположения аппаратов.

4. Монтаж на объекте

Щит устанавливают в проектное место, подключают вводной кабель, отходящие линии, заземление, приборы учета, цепи управления и автоматики.

При монтаже важно обеспечить доступ для обслуживания, нормальный радиус изгиба кабелей, защиту от механических повреждений, правильный ввод кабелей в шкаф и отсутствие лишнего натяжения проводников.

5. Проверка и испытания

После монтажа проверяют правильность подключения, маркировку, затяжку контактных соединений, сопротивление изоляции, цепь «фаза-ноль», работу защитных устройств, наличие заземления и соответствие фактической схемы проекту.

Правила технической эксплуатации электроустановок потребителей, утвержденные приказом Минэнерго № 811, требуют организовывать эксплуатацию электроустановок с учетом нормативных требований, проектной документации и документации изготовителей оборудования. Эти же правила обязывают потребителя обеспечивать исправное состояние и безопасную эксплуатацию электроустановок.

Требования к выбору корпуса щита

Корпус щита выбирают не по принципу «поместилось — и ладно». Важно учитывать:

• место установки: помещение, улица, влажная зона, производство;

• степень защиты IP;

• материал корпуса;

• габариты и запас по модулям;

• вентиляцию и тепловой режим;

• способ ввода кабелей;

• возможность пломбировки;

• доступность для обслуживания;

• требования к пожарной безопасности;

• механическую прочность;

• удобство дальнейшего расширения.

Для сухого технического помещения подойдет один тип корпуса. Для склада с пылью, уличной установки, автомойки, производства или помещения с высокой влажностью требования будут другими.

Современные низковольтные комплектные устройства распределения и управления описываются стандартами серии ГОСТ IEC 61439. ГОСТ IEC 61439-1-2024 устанавливает основные определения, условия эксплуатации, требования к конструкции, технические характеристики и требования к проверке таких устройств.

Частые ошибки при монтаже щитов

Ошибка 1. Нет проекта или однолинейной схемы

Без схемы щит превращается в набор автоматов. Пока объект небольшой, это кажется допустимым. Но при первой аварии или расширении никто не понимает, какая линия за что отвечает.

Ошибка 2. Неправильный подбор автоматов

Автоматический выключатель защищает не оборудование, а кабельную линию. Если поставить автомат с завышенным номиналом, кабель может перегреваться, а защита не отключит линию вовремя.

Ошибка 3. Отсутствие запаса по месту

Щит, собранный «впритык», сложно обслуживать и почти невозможно расширять. Через год появляется новая линия, видеонаблюдение, кондиционер, насос или серверная — и начинается хаотичная переделка.

Ошибка 4. Плохая маркировка

Если автоматы, кабели и клеммы не подписаны, любой ремонт занимает больше времени. На коммерческом объекте это означает простой, дополнительные расходы и риск отключить не ту линию.

Ошибка 5. Смешение нулевых и защитных проводников

Ошибки с N и PE особенно опасны. Они могут привести к ложным срабатываниям УЗО, появлению напряжения на корпусах оборудования и угрозе поражения током. ПУЭ отдельно указывает, что в цепях PE и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Ошибка 6. Экономия на аппаратах защиты

Дешевые автоматы, некачественные клеммы, слабые шины и отсутствие устройств защиты от перенапряжений могут сэкономить небольшую сумму на этапе монтажа, но увеличить риск аварий и повреждения оборудования.

Ошибка 7. Щит установлен в неудобном месте

Если к щиту сложно подойти, его невозможно нормально обслуживать. Особенно плохо, когда щит закрыт мебелью, стеллажами, оборудованием или установлен в зоне с высокой влажностью.

Особенности ВРУ для коммерческих объектов

Для магазина, офиса, ресторана, склада, цеха или торгового помещения ВРУ должно учитывать не только текущую нагрузку, но и будущую эксплуатацию.

Важно заранее предусмотреть:

• отдельные линии для освещения;

• отдельные линии для розеточных групп;

• питание вентиляции и кондиционеров;

• питание холодильного оборудования;

• питание кассовой зоны и IT-оборудования;

• аварийное и эвакуационное освещение;

• резерв для будущего оборудования;

• учет по арендаторам или зонам;

• защиту от перенапряжений;

• возможность отключить отдельную группу без остановки всего объекта.

Например, в ресторане нельзя подключать кухонное оборудование, вентиляцию, розетки зала и освещение на плохо разделенные группы. В случае аварии может отключиться весь объект. На складе важно учитывать ворота, зарядные станции, освещение, охранные системы и возможное расширение зон хранения. В офисе — серверную, кондиционирование, рабочие места и бесперебойное питание.

Особенности ВРУ для производства

На производстве щитовое оборудование работает в более тяжелых условиях. Здесь важны не только номиналы автоматов, но и пусковые токи, режимы работы оборудования, селективность защит, защита двигателей, компенсация реактивной мощности и устойчивость к пыли, вибрации, температуре.

Для производственных объектов часто нужны:

• силовые щиты для станков;

• щиты управления вентиляцией;

• щиты насосов;

• шкафы автоматики;

• АВР;

• отдельные линии для технологического оборудования;

• контроль фаз;

• защита электродвигателей;

• резервирование критичных систем;

• понятная схема отключения аварийных участков.

Главная задача — сделать так, чтобы авария на одной линии не останавливала весь цех.

Что проверять при приемке щита

Перед тем как принимать работу, заказчику стоит проверить не только внешний вид щита, но и документы.

Минимальный чек-лист:

• есть ли однолинейная схема;

• подписаны ли автоматы и линии;

• соответствует ли щит проекту;

• есть ли запас по модулям;

• аккуратно ли выполнена разводка;

• затянуты ли контакты;

• разделены ли N и PE;

• есть ли заземление корпуса;

• правильно ли подобраны номиналы автоматов;

• предусмотрены ли УЗО/дифавтоматы там, где они нужны;

• есть ли защита от перенапряжений;

• удобно ли обслуживать щит;

• выполнены ли измерения после монтажа;

• передана ли исполнительная документация.

Если щит собран профессионально, его можно понять без гаданий. Каждая линия подписана, схема читается, аппараты расположены логично, а обслуживание не требует вскрывать половину объекта.

Почему щиты лучше монтировать вместе с проектированием электроснабжения

Иногда заказчик сначала покупает щит, потом ищет электрика, потом добавляет новые линии, а затем вызывает специалиста, чтобы «все привести в порядок». Такой подход почти всегда дороже.

Правильная последовательность другая:

1. Определить нагрузки.

2. Разработать схему.

3. Подобрать оборудование.

4. Собрать щит.

5. Смонтировать кабельные линии.

6. Подключить потребителей.

7. Выполнить проверку и испытания.

8. Передать документацию.

Такой подход особенно важен для объектов, где есть арендаторы, технологическое оборудование, несколько зон учета, резервное питание или повышенные требования к бесперебойной работе.

Распределительные щиты и ВРУ в Краснодаре: на что обратить внимание

Для Краснодара и Краснодарского края часто актуальны объекты с высокой нагрузкой: склады, торговые помещения, рестораны, офисы, производственные цеха, автомойки, гостиницы, медицинские и спортивные объекты. В таких зданиях электроснабжение должно выдерживать не только расчетную нагрузку, но и сезонные пики — кондиционирование летом, холодильное оборудование, вентиляцию, насосы, наружное освещение и системы безопасности.

Поэтому при заказе ВРУ или распределительного щита важно заранее обсудить:

• выделенную мощность;

• категорию надежности;

• количество вводов;

• необходимость АВР;

• состав оборудования;

• перспективу расширения;

• требования к учету электроэнергии;

• условия установки;

• наличие проекта;

• необходимость испытаний после монтажа.

Когда нужно заменить старый щит

Старый щит стоит заменить, если:

• автоматы регулярно выбивает;

• корпус греется;

• есть запах гари;

• видны следы оплавления;

• линии не подписаны;

• щит собран из разнотипных старых аппаратов;

• нет УЗО или дифференциальной защиты;

• нет места для новых линий;

• нагрузка объекта выросла;

• планируется реконструкция помещения;

• меняется назначение объекта;

• подключается новое оборудование.

Особенно опасно просто «добавлять автоматы» в старый щит без расчета. Внешне это выглядит как быстрое решение, но фактически может перегрузить ввод, шины, кабели и соединения.

Итог

ВРУ, ГРЩ и распределительные щиты — основа безопасного электроснабжения здания. От их проектирования, сборки и монтажа зависит, выдержит ли сеть расчетную нагрузку, сработает ли защита при аварии, будет ли удобно обслуживать объект и можно ли будет расширить систему без полной переделки.

Для коммерческих и производственных объектов щитовое оборудование нужно проектировать не «по месту», а по расчету: с учетом мощности, назначения помещений, типа нагрузки, требований ПУЭ, проектной документации, условий эксплуатации и будущего роста.

Компания «ПроТок» выполняет электромонтажные работы для объектов в Краснодаре и Краснодарском крае: от подбора решений и монтажа кабельных линий до установки ВРУ, ГРЩ, распределительных щитов и подготовки системы к безопасной эксплуатации.

FAQ

Что такое ВРУ простыми словами?

ВРУ — это вводно-распределительное устройство. Оно принимает электроэнергию на объекте, защищает вводные и отходящие линии, распределяет питание по щитам и может включать учет электроэнергии.

Чем ВРУ отличается от распределительного щита?

ВРУ стоит на вводе в здание или объект и принимает питание от внешней сети. Распределительный щит обычно находится дальше по схеме и распределяет питание по отдельным группам, помещениям или оборудованию.

Нужно ли ставить ВРУ в каждом здании?

ПУЭ указывает, что на вводе в здание должно быть установлено ВУ или ВРУ. В здании может быть одно или несколько таких устройств, а для нескольких обособленных потребителей рекомендуется самостоятельное ВУ или ВРУ.

Можно ли собрать щит без проекта?

Технически можно, но для коммерческого или производственного объекта это риск. Без проекта сложнее правильно рассчитать нагрузку, подобрать защиту, распределить линии, оформить документацию и безопасно обслуживать систему.

Что важнее: хороший автомат или правильный расчет?

Важны оба фактора. Даже качественный автомат не защитит линию, если его номинал выбран неправильно. Щит должен проектироваться как система: кабель, нагрузка, аппарат защиты, условия прокладки и режим эксплуатации.

Когда нужны испытания после монтажа щита?

После установки ВРУ, ГРЩ или распределительного щита нужно проверить правильность подключения, сопротивление изоляции, заземление, цепь «фаза-ноль», работу защитных устройств и соответствие фактической схемы проекту.
