Отключение питания для бизнеса — это не просто погасший свет. Останавливаются кассы, серверы, холодильное оборудование, вентиляция, станки, ворота, видеонаблюдение, СКУД, связь и часть инженерных систем. Иногда даже короткий перерыв приводит к убыткам, конфликтам с арендаторами или риску для технологического процесса.

АВР — автоматический ввод резерва — нужен там, где объект должен быстро переключаться на резервный источник питания или второй ввод. Но монтаж АВР нельзя свести к установке одного устройства в щит. Нужно понимать нагрузки, приоритеты, схему электроснабжения, состояние щитовой, резервный источник, автоматику, защиту и порядок проверки.

Для собственника, главного инженера и службы эксплуатации правильный вопрос звучит так: какие линии действительно должны работать при отключении основного питания, как долго и от какого резерва?

Что такое АВР простыми словами

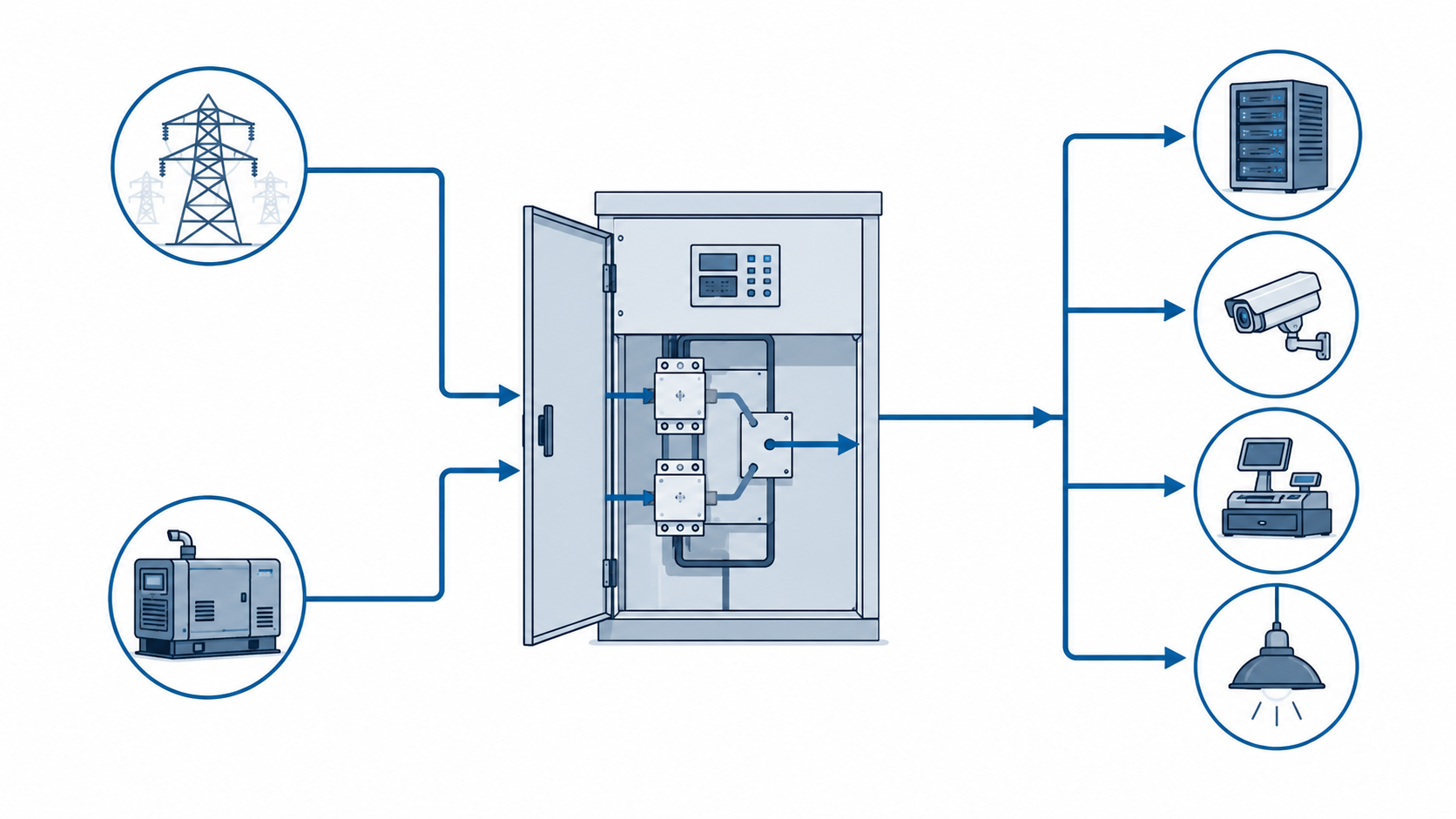

АВР контролирует наличие питания на основном вводе и при его пропадании переключает объект или выбранные линии на резерв. Когда основное питание возвращается, система может вернуть питание обратно по заданной логике.

Резервом может быть второй ввод, генератор, ИБП или другая схема, предусмотренная для объекта. Конкретное решение зависит от мощности, категории надежности, критичных потребителей, бюджета и режима эксплуатации.

Главная задача АВР — не просто «переключить свет», а сохранить работу важных систем без ручного вмешательства или с минимальной задержкой.

Кому нужен АВР

АВР особенно актуален для объектов, где простой питания заметно влияет на деньги, безопасность или технологию.

• Магазины и торговые помещения: кассы, освещение, холодильники, охрана.

• Склады и логистика: ворота, освещение, Wi-Fi, терминалы сбора данных, видеонаблюдение.

• Клиники и медицинские центры: часть оборудования, освещение, связь, инженерные системы.

• Производства: станки, автоматика, вентиляция, компрессоры, технологические линии.

• Бизнес-центры: арендаторы, серверные, СКУД, лифтовое и инженерное оборудование по проектным решениям.

• Частные дома большой площади: насосы, котельная, связь, охрана, освещение, автоматика.

Не всегда нужно резервировать весь объект. Часто разумнее выделить критичные линии и обеспечить им надежное питание.

С чего начинается подбор АВР

Подбор начинается с обследования электроснабжения. Нужно понять, какие вводы есть, где расположен главный щит, какие нагрузки подключены, какие линии критичны, какой резервный источник доступен и в каком состоянии находится существующая автоматика.

Затем составляют перечень потребителей. Для каждого определяют мощность, режим работы, допустимый перерыв питания, пусковые токи и приоритет. Например, серверная и система безопасности могут быть критичнее декоративного освещения или части розеточных групп.

Если этот этап пропустить, АВР может быть установлен формально: переключение есть, но резерв не выдерживает нагрузку, часть нужных линий не подключена, а при пуске оборудования автоматика уходит в аварию.

Как АВР связан со щитовой

АВР почти всегда требует работы со щитовым оборудованием. Нужно определить место установки, схему подключения, защитные аппараты, вводы, кабельные линии, заземление, маркировку, доступ для обслуживания и возможность безопасного ручного управления.

Если щитовая собрана без запаса, плохо промаркирована или не имеет актуальной схемы, монтаж АВР становится сложнее. Иногда перед установкой нужно привести щит в порядок: обновить схемы, разделить группы, проверить нагрузку, заменить часть аппаратов, освободить место или собрать отдельный шкаф.

Поэтому АВР лучше рассматривать не как отдельную коробку, а как часть системы электроснабжения объекта.

Резервный источник: второй ввод, генератор или ИБП

Источник резерва выбирают по задаче. Второй ввод удобен, если он предусмотрен и доступен. Генератор помогает при длительных отключениях, но требует места, топлива, обслуживания, автоматики запуска и учета шума/выхлопа. ИБП подходит для оборудования, которому нельзя даже кратковременно отключаться, например серверов или сетевого оборудования.

На многих объектах используют комбинированную схему: ИБП держит критичные системы первые минуты, генератор запускается и принимает нагрузку, АВР управляет переключением. Но такая схема должна быть рассчитана, а не собрана «по месту».

Важно заранее определить, какие линии попадут на резерв. Резервировать весь объект дорого и не всегда нужно. Гораздо эффективнее выделить приоритетные группы.

Этапы монтажа АВР

1. Обследование щитовой и существующей схемы электроснабжения.

2. Сбор данных по нагрузкам и критичным потребителям.

3. Выбор логики резервирования и источника резерва.

4. Подбор оборудования и согласование схемы.

5. Подготовка щита или монтаж отдельного шкафа АВР.

6. Подключение вводов, защитных аппаратов и линий.

7. Настройка логики переключения.

8. Испытания: пропадание основного ввода, возврат питания, работа под нагрузкой.

9. Маркировка, схемы, инструкция для эксплуатации.

10. Передача объекта заказчику.

Типовые ошибки

• Не определить критичные линии и пытаться резервировать все подряд.

• Не учесть пусковые токи оборудования.

• Подобрать резервный источник без запаса.

• Установить АВР в щит, где нет места и нормального доступа.

• Не проверить работу под реальной нагрузкой.

• Не предусмотреть ручной режим и понятную инструкцию для эксплуатации.

• Не промаркировать линии и аппараты.

• Не обновить схему щита после монтажа.

Самая опасная ошибка — считать задачу выполненной после установки оборудования. АВР нужно тестировать: как он переключается, что происходит с нагрузкой, как возвращается питание, что видит дежурный или инженер.

Что проверить при приемке

1. Схема соответствует фактическому подключению.

2. Понятно, какие линии резервируются.

3. Оборудование промаркировано.

4. Есть инструкция для эксплуатации.

5. Проверено пропадание основного питания.

6. Проверен возврат на основной ввод.

7. Проверена работа под расчетной нагрузкой.

8. Понятны действия персонала при аварии.

9. Переданы паспорта и документы на оборудование.

10. В щите нет незафиксированных изменений и временных решений.

Как «ПроТок» подходит к резервному питанию

Монтаж АВР требует инженерного подхода: расчета нагрузок, понимания щитового оборудования, аккуратного электромонтажа, пусконаладки и передачи схем. Для коммерческого объекта это особенно важно, потому что ошибка влияет не на одну розетку, а на работу бизнеса.

«ПроТок» занимается электромонтажом, щитовыми решениями, внутренними и внешними сетями. Это позволяет рассматривать АВР в контексте всего объекта: вводы, щитовая, критичные линии, резервный источник, исполнительная документация и дальнейшее обслуживание.

Если на объекте уже были отключения или планируется подключение критичного оборудования, лучше начать с обследования. Оно покажет, нужен ли АВР, какие линии резервировать и что придется доработать в существующей системе.

FAQ

АВР нужен всем коммерческим объектам?

Нет. Он нужен там, где отключение питания приводит к заметным убыткам, рискам безопасности или остановке критичных систем.

Можно ли резервировать только часть линий?

Да, часто это самое разумное решение. Выделяют серверную, охрану, видеонаблюдение, кассы, насосы, ворота или другое критичное оборудование.

Что лучше: генератор или ИБП?

Это разные задачи. ИБП закрывает кратковременные отключения и чувствительное оборудование, генератор подходит для более длительного резерва. Иногда их используют вместе.

Можно ли поставить АВР в существующий щит?

Иногда да, но сначала нужно проверить место, схему, состояние щита, нагрузку и возможность безопасного обслуживания.

Нужно ли тестировать АВР после монтажа?

Обязательно. Проверяют пропадание основного питания, переключение на резерв, возврат и работу под нагрузкой.

Что должно быть в документах после монтажа?

Схема, маркировка, паспорта оборудования, инструкция для эксплуатации, акты и результаты проверки по составу работ.
